Olet ostanut kytkentäkaapin etkä malta odottaa sen asentamista. Vihdoinkin verkkosi on kunnossa! Tilasit sen mukana hyllyjä pienemmille laitteille. Mutta miten kiinnität hyllyt 19-tuumaisiin profiileihin? Se on erittäin helppoa. Näytämme sinulle vaihe vaiheelta.
Mitä tarvitset?
- Phillips-ruuvimeisseli
- Valinnaisesti häkkimutteri supertyökalu ja työkalu häkkimuttereille
Tarjoamme kolmenlaisia hyllyjä: kiinteitä hyllyjä, ulosvedettäviä hyllyjä ja yleishyllyjä. Näytämme, kuinka voit asentaa ne palvelinkaappiisi jokaiselle tyypille muutamalla yksinkertaisella vaiheella.
Kiinteiden hyllyjen DS-FH asennus

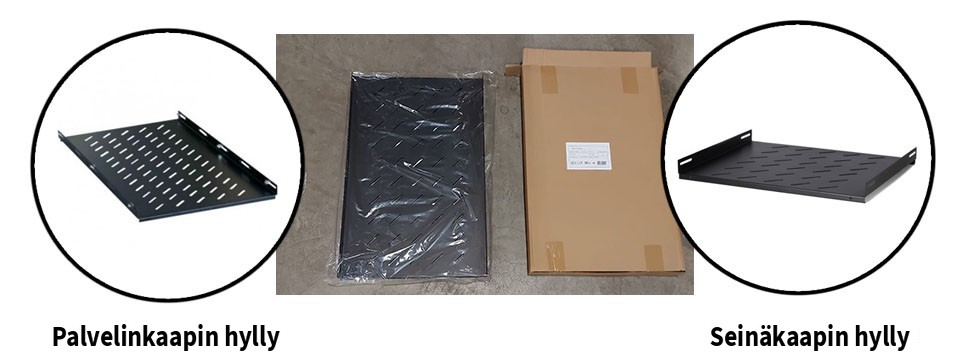

Nämä hyllyt sopivat vain omaan palvelin- ja seinäkaappivalikoimaamme. Hyllyt sijoitetaan 19-tuumaisten profiilien väliin. DS-FH-hyllyt asennetaan seuraavasti:
Vaihe 1
Ota hylly ja häkkiruuvi- ja mutterisarja pakkauksesta.
Vaihe 2

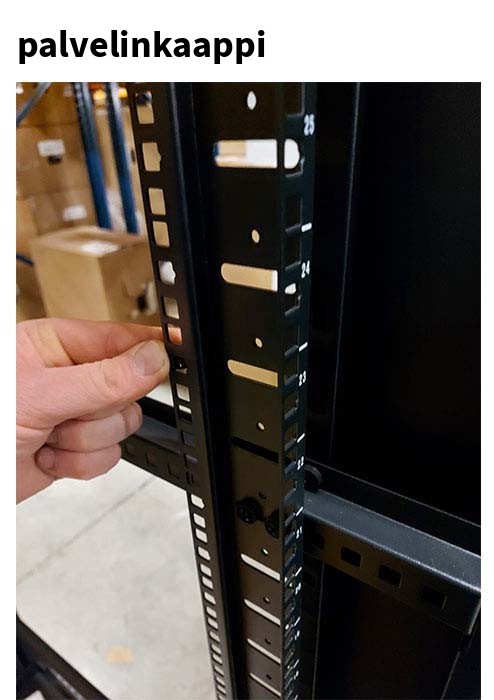

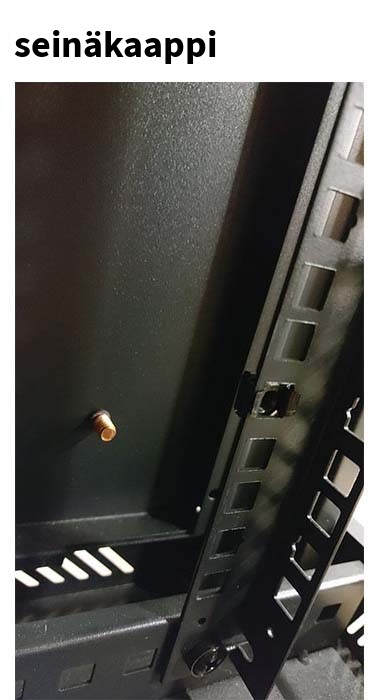

Palvelinkaapin tai seinäkaapin 19-tuumaisissa profiileissa on aukot, joihin häkkimutterit voidaan kiinnittää. Aseta häkkimutterit ulkopuolelta kaikkiin neljään palvelinkaapin profiiliin. Tee tämä halutulle korkeudelle. Helpoin tapa on käyttää häkkimutteri supertyökalu -työkalua.
Vaihe 3

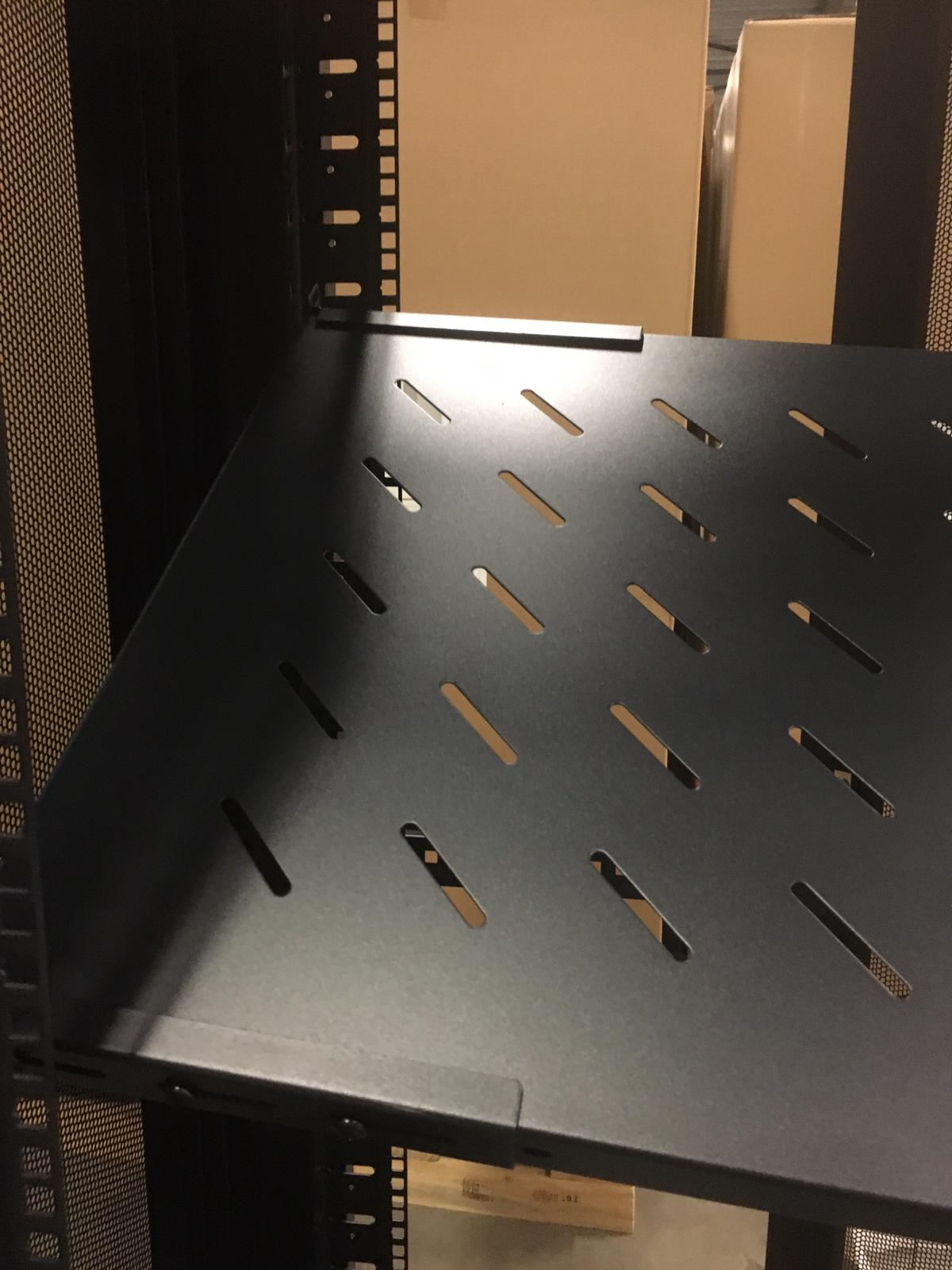

Liu'uta seuraavaksi hylly 19-tuumaisten profiilien väliin niin, että rei'itys on täsmälleen linjassa häkkimutterin kanssa. Tämä vaatii jonkin verran voimaa, koska hylly on tiukasti kiinnitetty profiilien väliin. On parasta kallistaa hyllyä vaakasuunnassa ja asettaa se pystypalkkien väliin edestä. Työnnä sitten hyllyä paikalleen, kunnes se on halutussa, täysin vaakasuorassa asennossa.
Vaihe 4

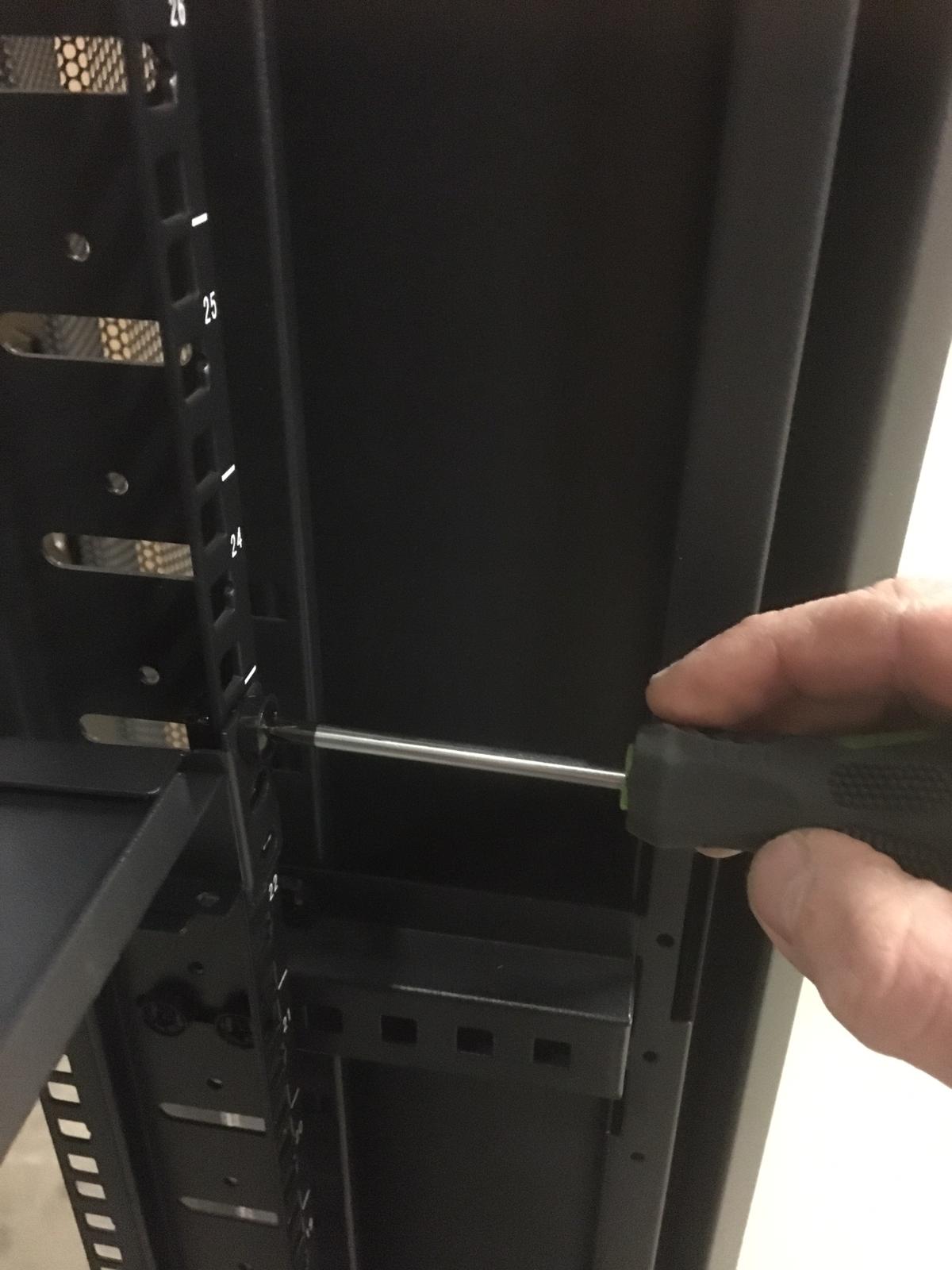

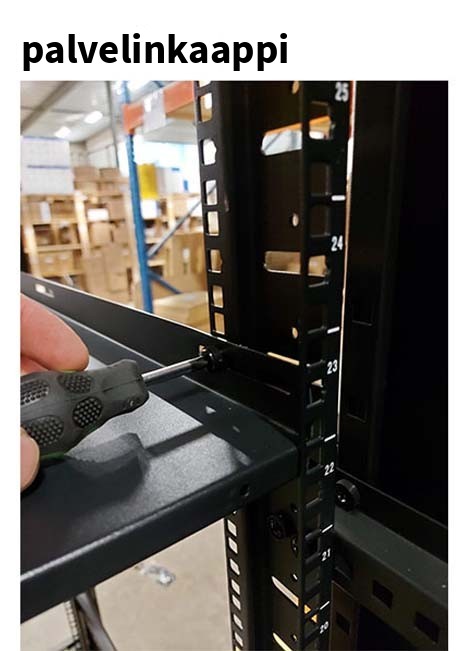

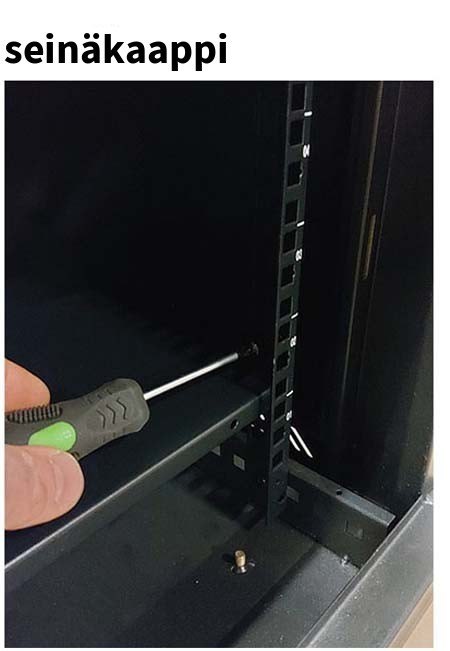

Ruuvaa hylly paikalleen mukana toimitetuilla häkkiruuveilla. Tämä voidaan tehdä ristipääruuvimeisselillä tai erityisellä työkalu häkkimuttereille -ruuvimeisselillä. Hylly on sitten heti käyttövalmis.

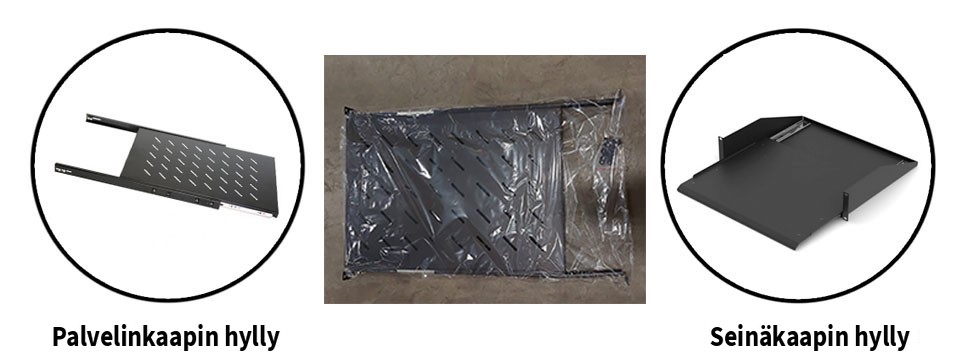

Ulosvedettävien hyllyjen DS-UH kokoaminen
Nämä hyllyt sopivat vain omaan palvelin- ja seinäkaappivalikoimaamme. Hyllyt kiinnitetään 19-tuumaisten profiilien etu- ja takaosaan. DS-UH-hyllyt asennetaan seuraavasti:
Vaihe 1
Ota hylly ja mukana toimitetut häkkimutterit ja ruuvit pakkauksesta.
Vaihe 2
Aseta häkkimutterit palvelinkaapin kaikkien neljän profiilin etu- ja takapuolelle. Tee tämä halutulle korkeudelle.
Vaihe 3

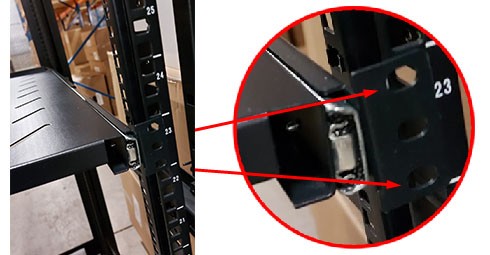

Aseta hylly 19-tuumaisten profiilien väliin siten, että juuri asennettujen häkkimutterien kiinnityskorvakkeiden syvennys on kohdakkain. Kiristä häkkiruuvit hyllyn etuosaan ruuvimeisselillä tai työkalu häkkimuttereille .
Vaihe 4

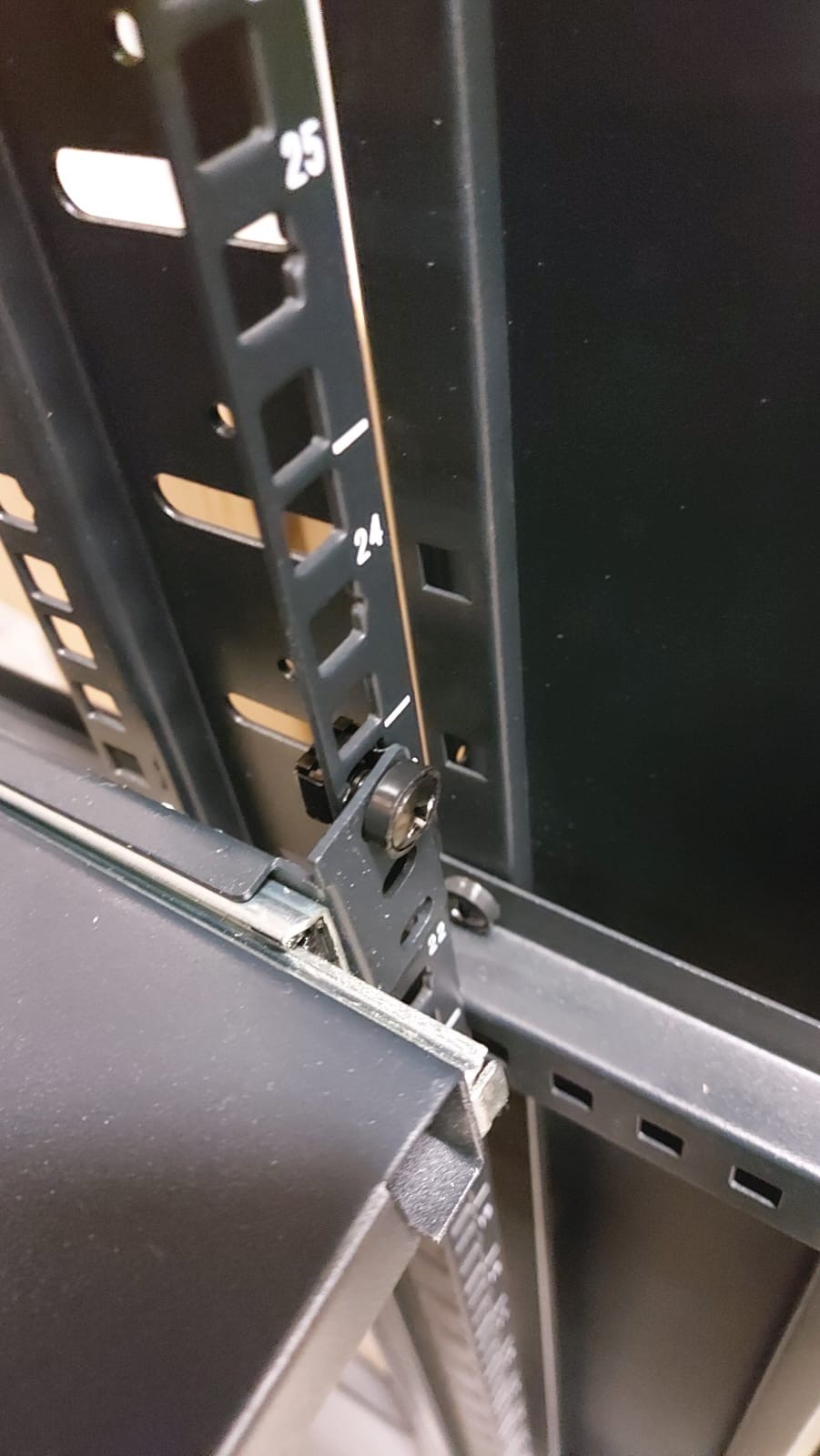

Liu'uta teleskooppikiskot ulos takimmaisiin 19 tuuman profiileihin, kunnes juuri asentamiesi häkkimutterien kiinnityskorvakkeiden syvennys on kohdakkain. Kiristä häkkimutterit. Tee tämä kaikille neljälle profiilille. Hylly voidaan nyt ottaa käyttöön.

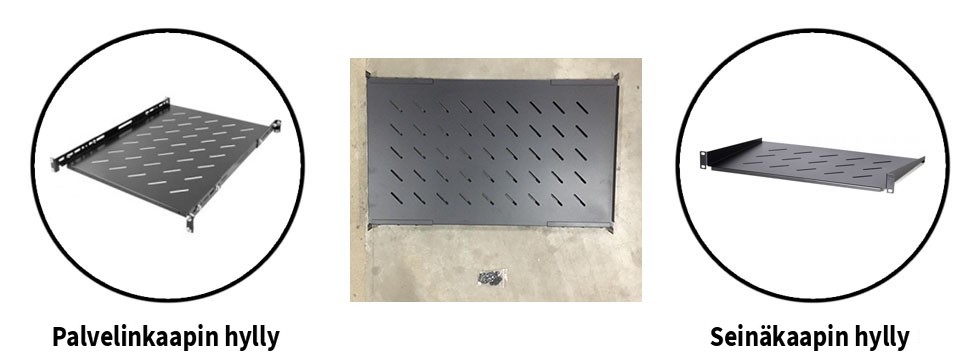

Yleishyllyjen DS-FO kokoaminen
Nämä hyllyt sopivat kaikkiin 19-tuumaisiin patch- ja seinäkaappeihin. Yleishyllyt kiinnitetään 19-tuumaisten profiilien etu- ja takaosaan. DS-FO-hyllyt asennetaan seuraavasti:
Vaihe 1
Ota hylly ja mukana toimitetut häkkimutterit ja ruuvit pakkauksesta.
Vaihe 2
Aseta häkkimutterit halutulle korkeudelle kaikkien neljän profiilin etu- ja takapuolelle. Tee tämä halutulla korkeudella.
Vaihe 3

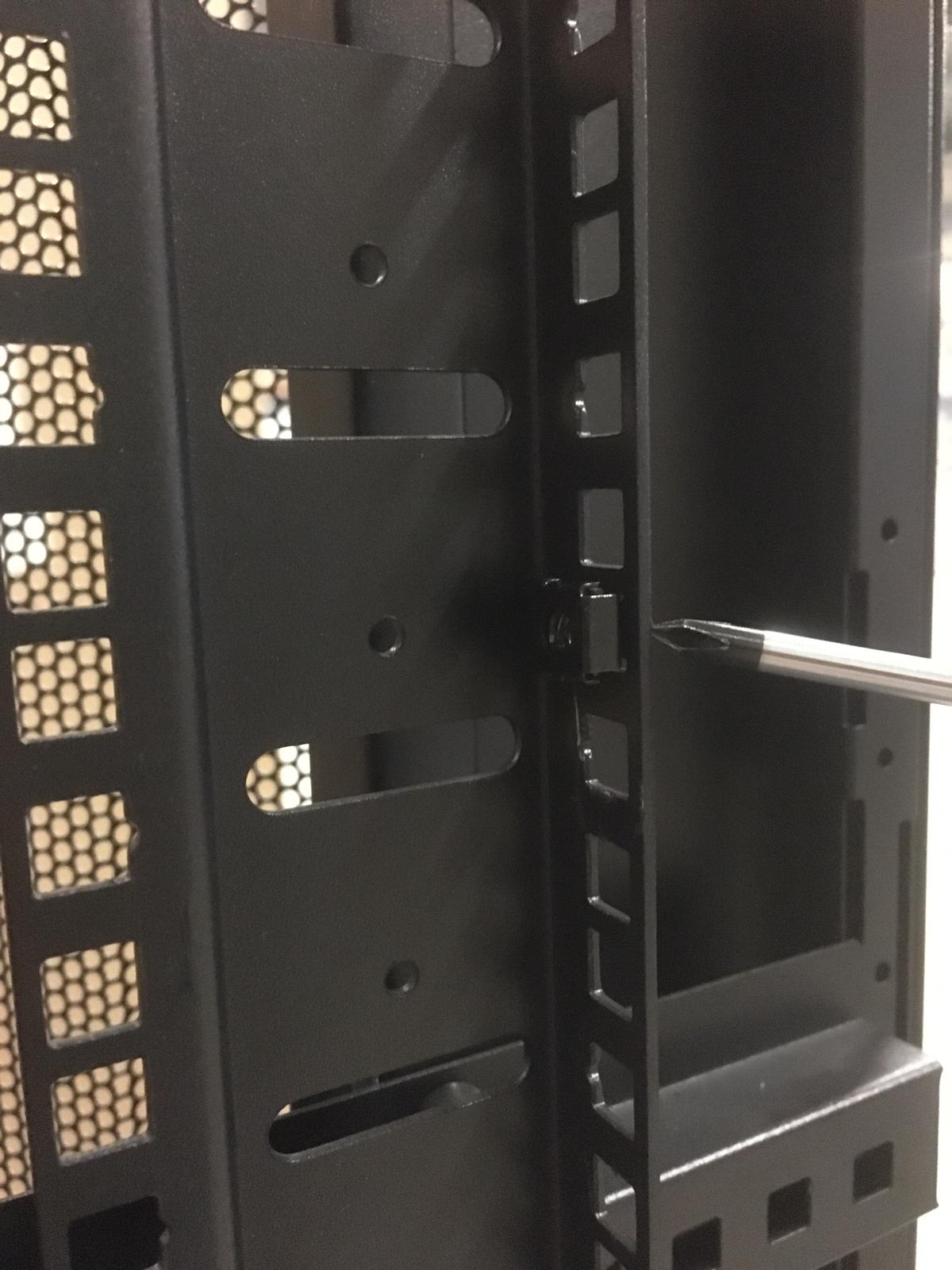

Aseta hylly 19-tuumaisten profiilien väliin siten, että häkkimutterin rei'itys on kohdakkain. Kiinnitä häkkimutterit vain etupuolelle.
Vaihe 4

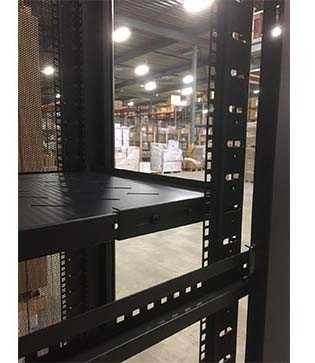

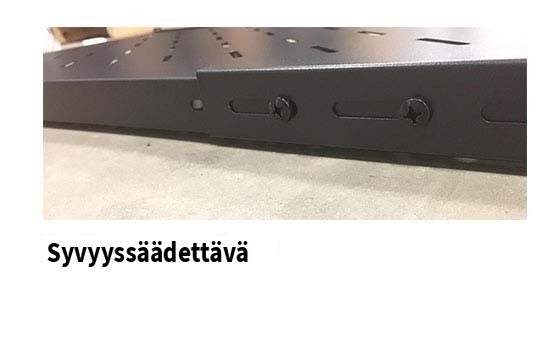

Yleishyllyn takakiinnityspisteiden syvyys on säädettävissä. Vedä niitä ulos, kunnes häkkimutterien kiinnitysreiät ovat linjassa profiilien kanssa. Ruuvaa häkkimutterit paikoilleen takaosaan. Hylly on nyt käyttövalmis.
