Minkä syvyyden kytkentäkaapin oikeastaan tarvitset? Kytkentäkaapin tai palvelinkaapin tarvittava koko riippuu siitä, mitä verkkolaitteita haluat sijoittaa sisään. Verkkokaupassamme ilmoitetut mitat ovat kaappien ulkomitat. Tässä artikkelissa näytämme piirustusten avulla, kuinka paljon sisätilaa sinulla on.
Erilaisia ulkoisia mittoja
Seinäkaappeja ja palvelinkaappeja on saatavilla eri kokoisina. Seinäkaapin syvyys on 450 tai 600 mm. Erilliskaappi on 600, 800, 1000 tai 1200 mm syvä.
Minkä syvyisen kytkentäkaapin tarvitset?
Tarvitsemasi kaapin syvyyden määrittämiseksi mittaa ensin palvelinkaappiin menevän syvimmän verkkolaitteen syvyys. Lisää tähän syvyyteen noin 5–10 senttimetriä. Sinun on varattava tämä ylimääräinen tila kaapeleille ja ilmankierrolle. Kun olet tehnyt tämän laskelman, tiedät tarvitsemasi kaapin syvyyden.
Seinä- tai palvelinkaapin sisällä on neljä pystysuoraa pylvästä, yksi kaapin jokaisessa kulmassa. Näihin kiinnitetään verkkolaitteita. Kiinnitysprofiilien syvyys on säädettävissä. Tämä on hyödyllistä esimerkiksi silloin, kun haluat asentaa raskaan laitteen paitsi eteen myös taakse. Voit myös säätää etäisyyden vastaamaan palvelimesi teleskooppikiskoja. Asettamalla pystyprofiilit lähelle toisiaan tai kauemmas toisistaan, saat etäisyyden täsmälleen oikeaksi.
Vakioleveys 19 tuumaa
Palvelin- ja seinäkaappien kiinnityskehys on vakiona 19 tuumaa eli 48,26 cm. Ja koska 19 tuumaa on verkkolaitteiden vakioleveys, 19-tuumaiset laitteesi sopivat aina täydellisesti 19-tuumaiseen palvelinkaappiin.

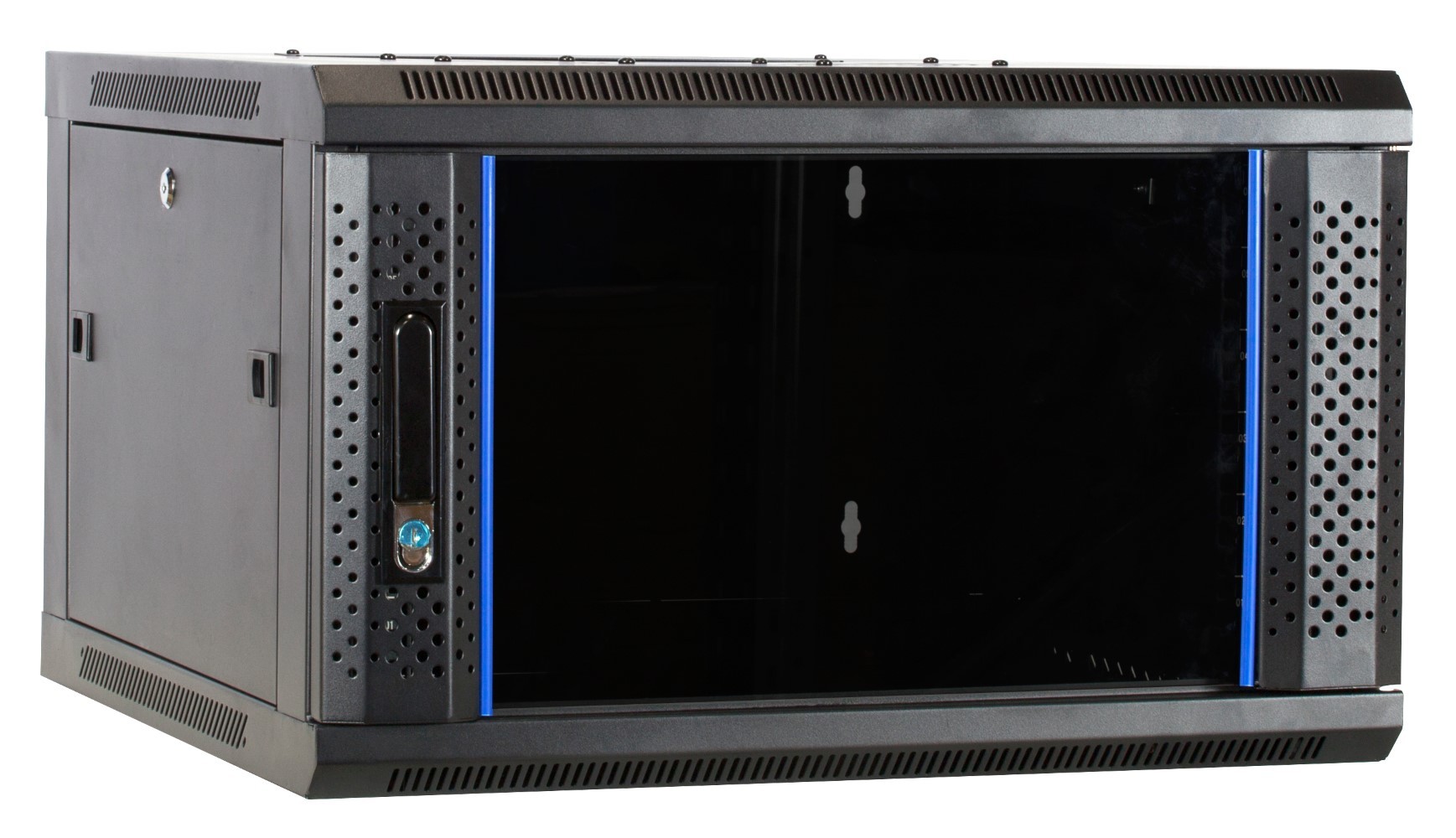

Seinäkaapit
Alla olevissa kuvissa ilmoitetaan kaappia kohden sallittu suurin asennussyvyys. Vasemmalla olevissa kuvissa näkyvät kiinnityslistat vakiovälillä. Oikealla olevassa kuvassa näkyy listojen välinen enimmäisetäisyys ja kokonaissisämitat. Napsauta piirustuksen alla olevaa painiketta nähdäksesi vastaavan seinäkaapin myymälässämme.

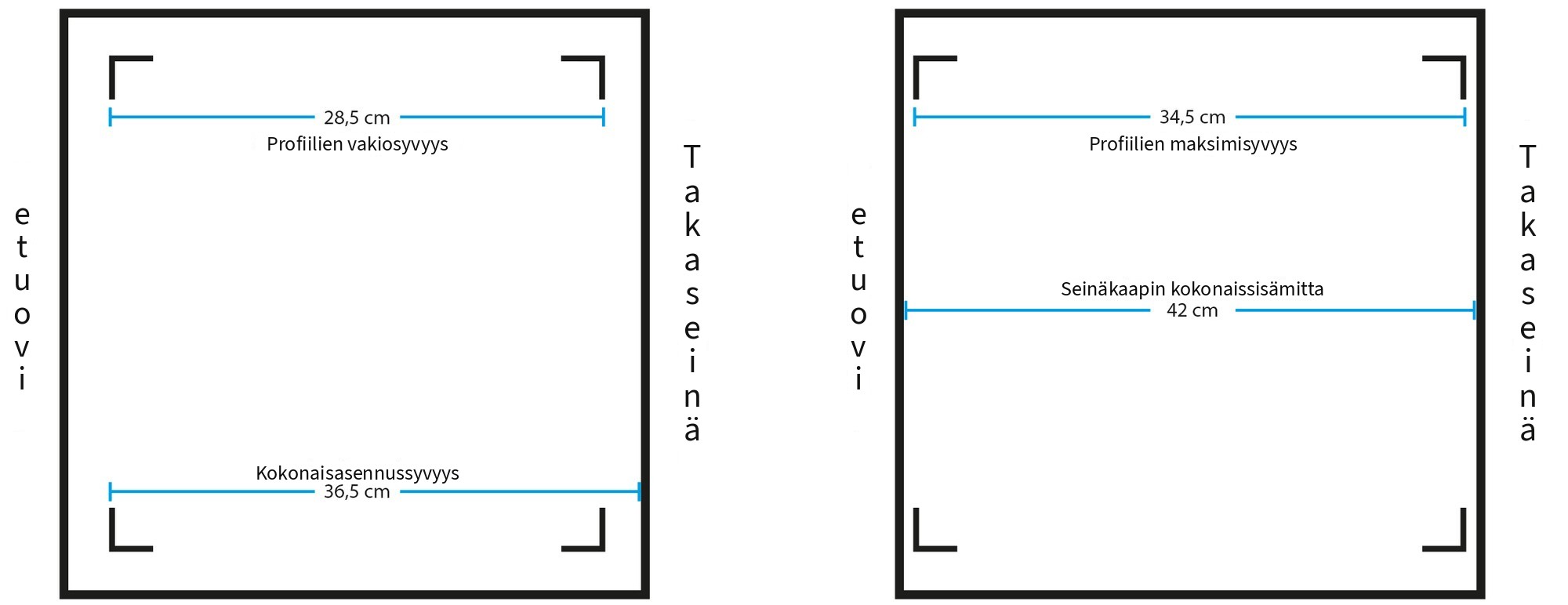

450 mm syvä seinäkaappi:
 |

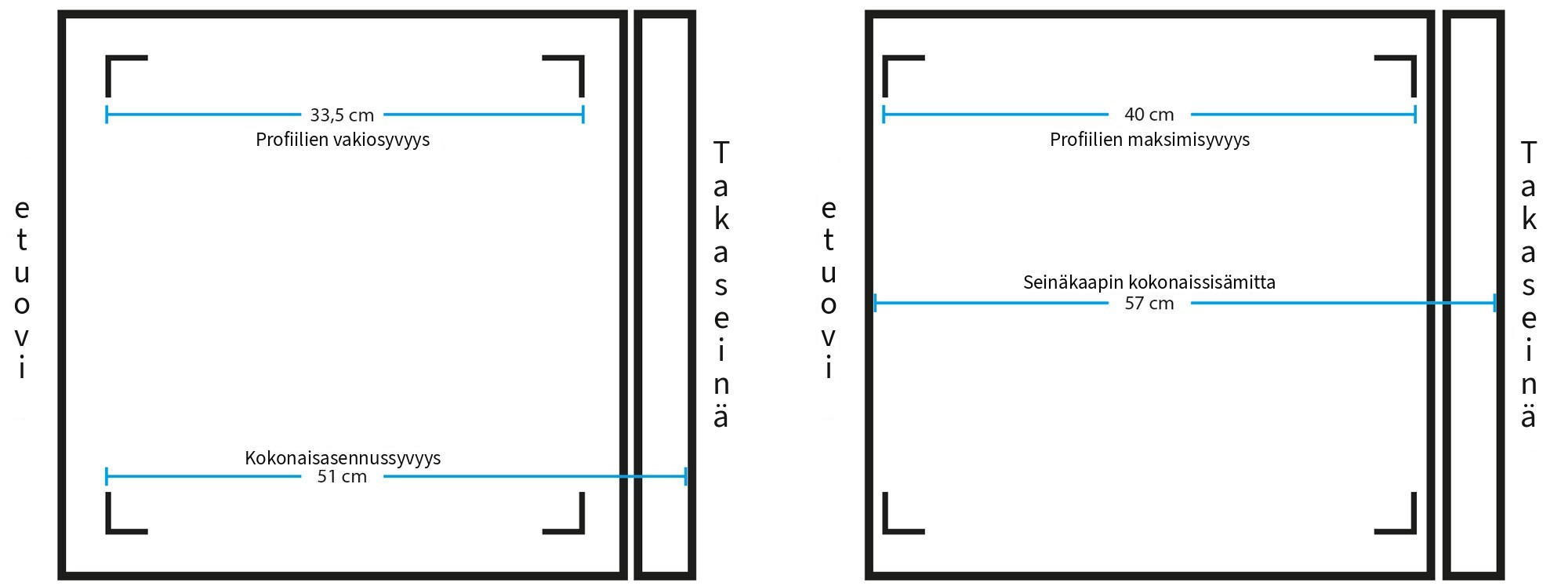

600 mm syvä seinäkaappi, kallistettava:
 |

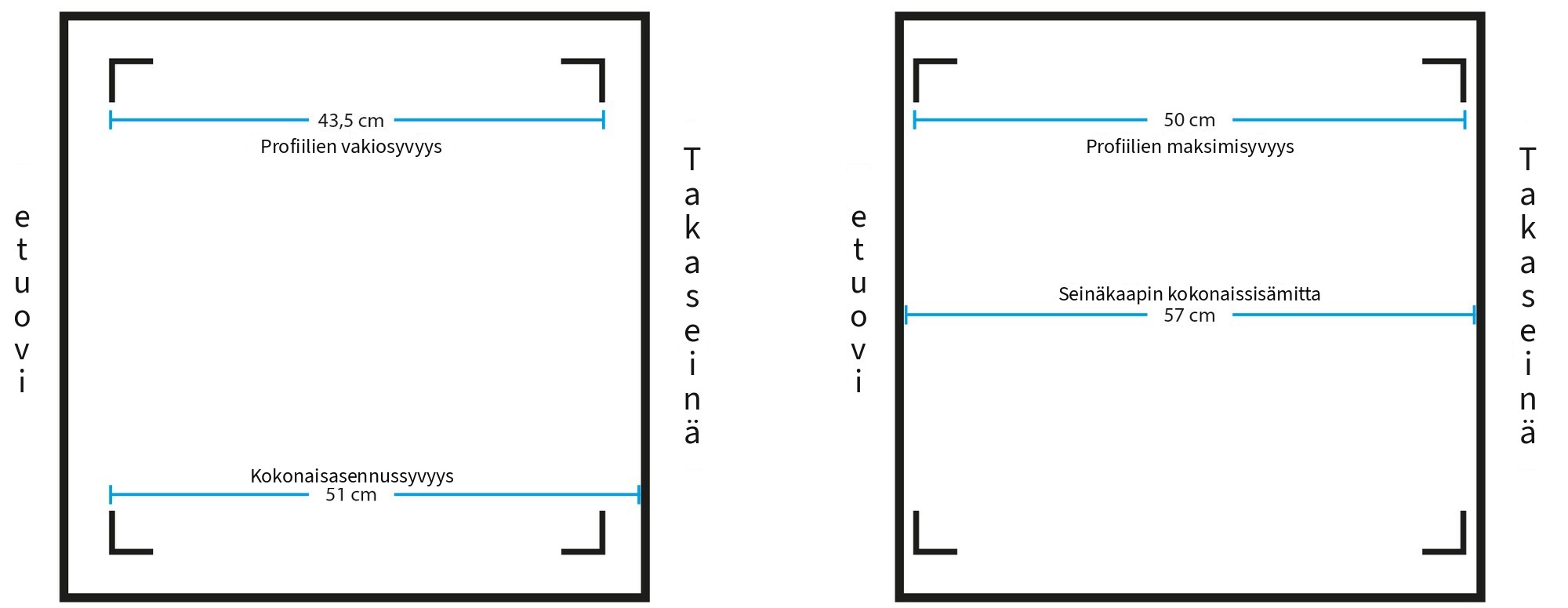

600 mm syvä seinäkaappi, täysi asennussyvyys:
 |
Matala patch-kaappi
Onko 450 tai 600 mm syvä seinäkaappi liian suuri? Ja tarvitsetko matalan ja litteän kaapin? Valitse silloin flatbox. Koska verkkolaitteet on asennettu tähän 19-tuumaiseen kaappiin, se on matala kytkentäkaappi, joka on versiosta riippuen vain 14–25 cm:n etäisyydellä seinästä. Tämä vastaa 3–8U-kokoa. 5U-, 6U- ja 8U-kokoisten flatboxien asennussyvyys on 570 mm.
Lattialle asennettavat palvelinkaapit

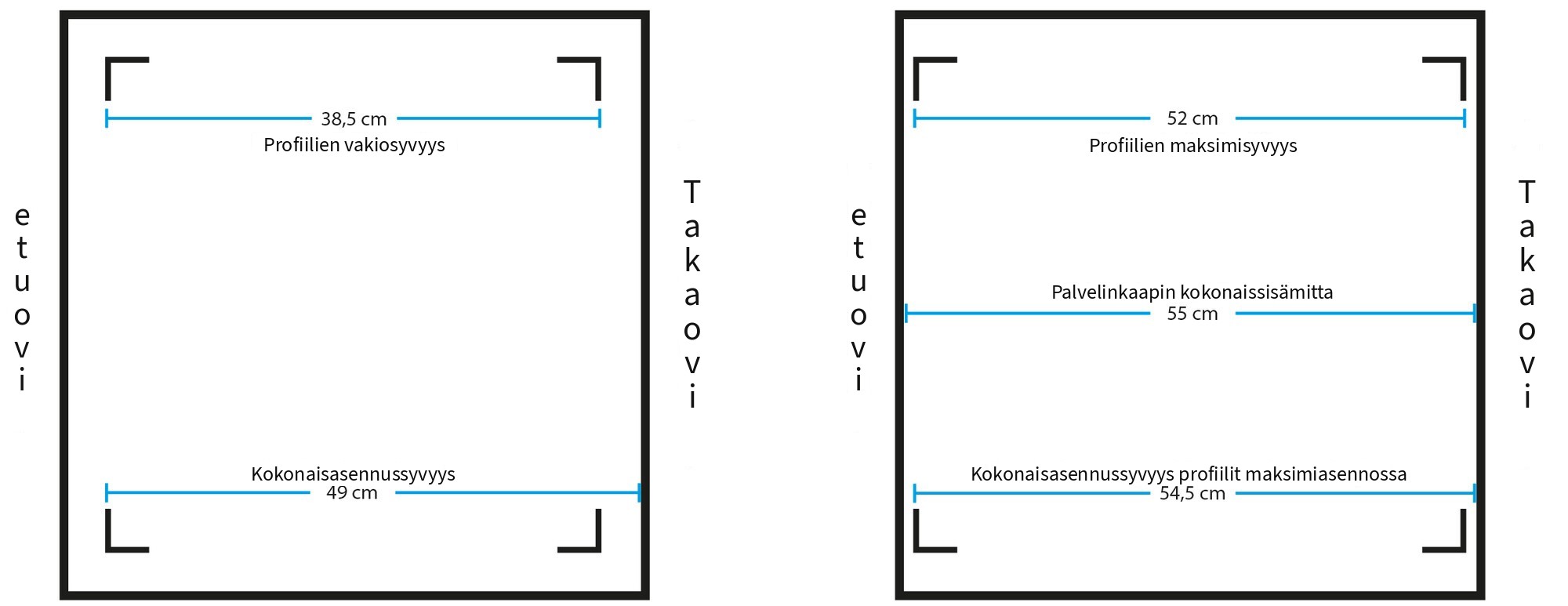

Seisova palvelinkaappi, leveys 600 mm, syvyys 600 mm:
 |

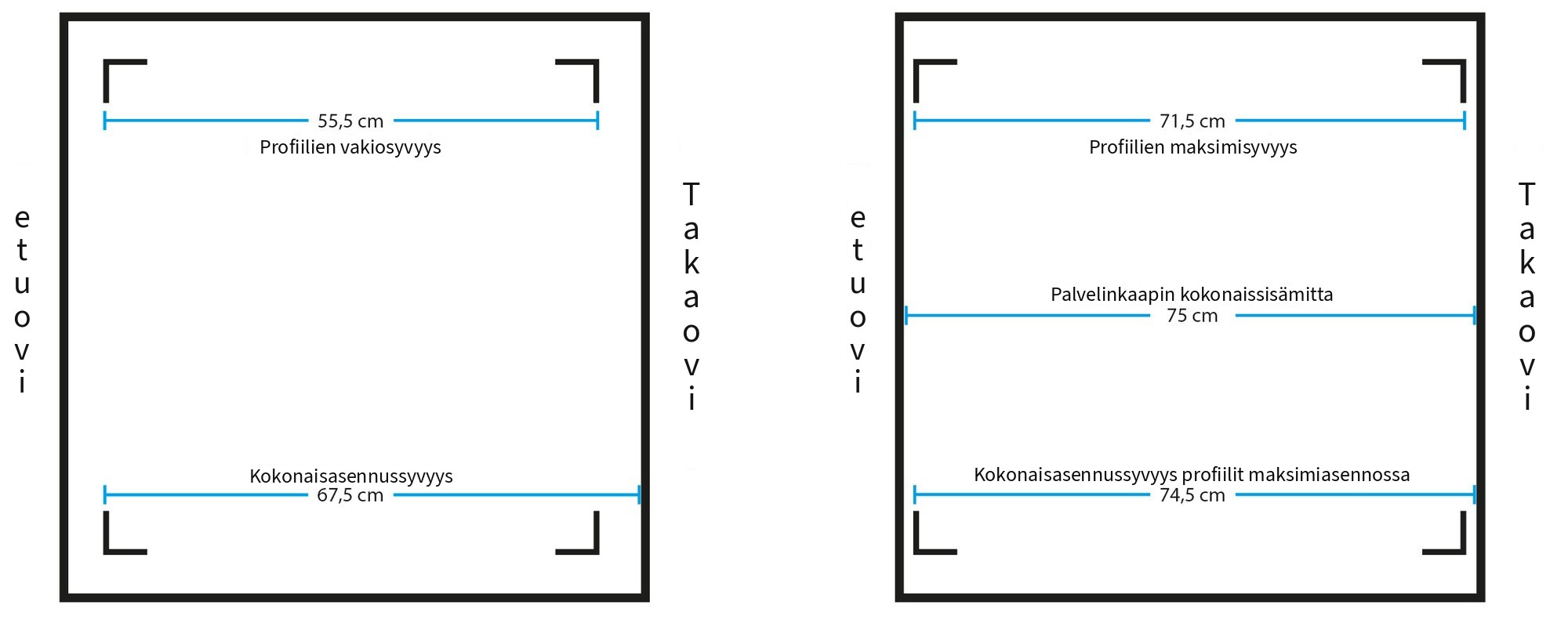

Seisova palvelinkaappi, leveys 600 mm, syvyys 800 mm:
 |

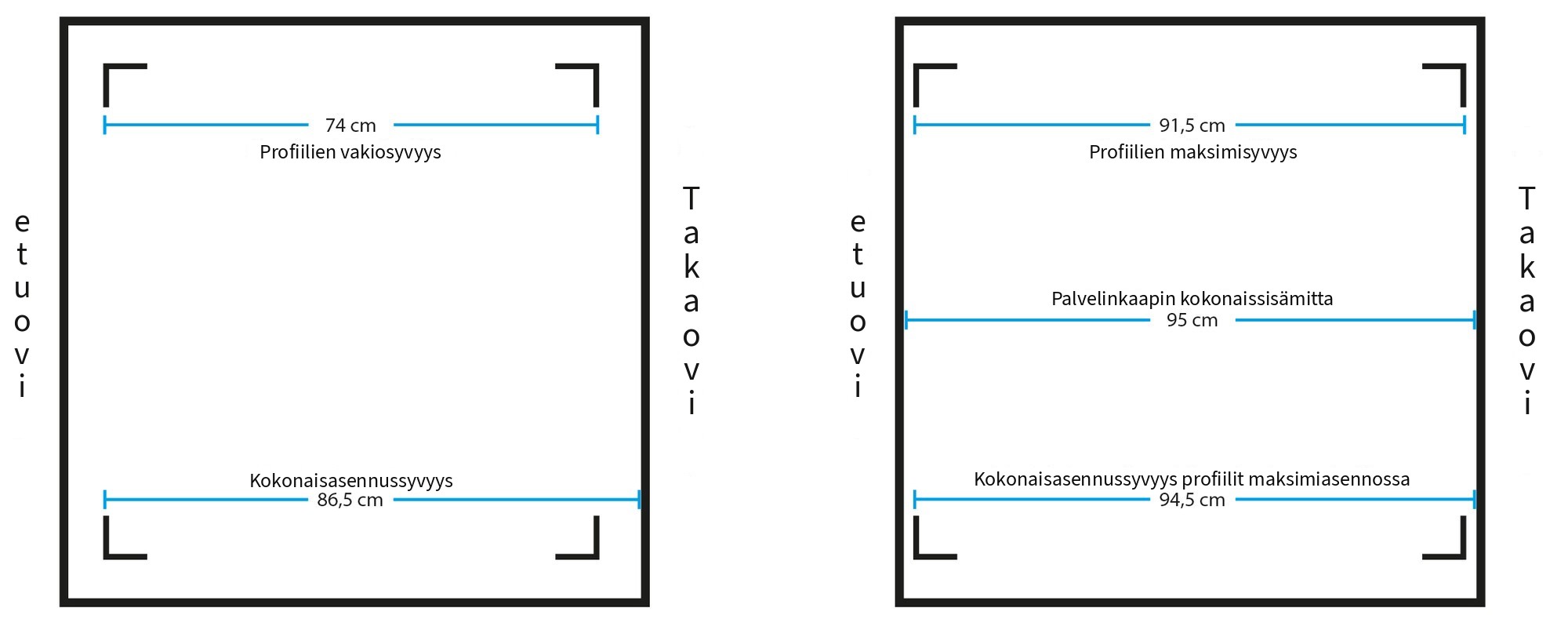

Seisova palvelinkaappi, leveys 600 mm, syvyys 1000 mm:
 |

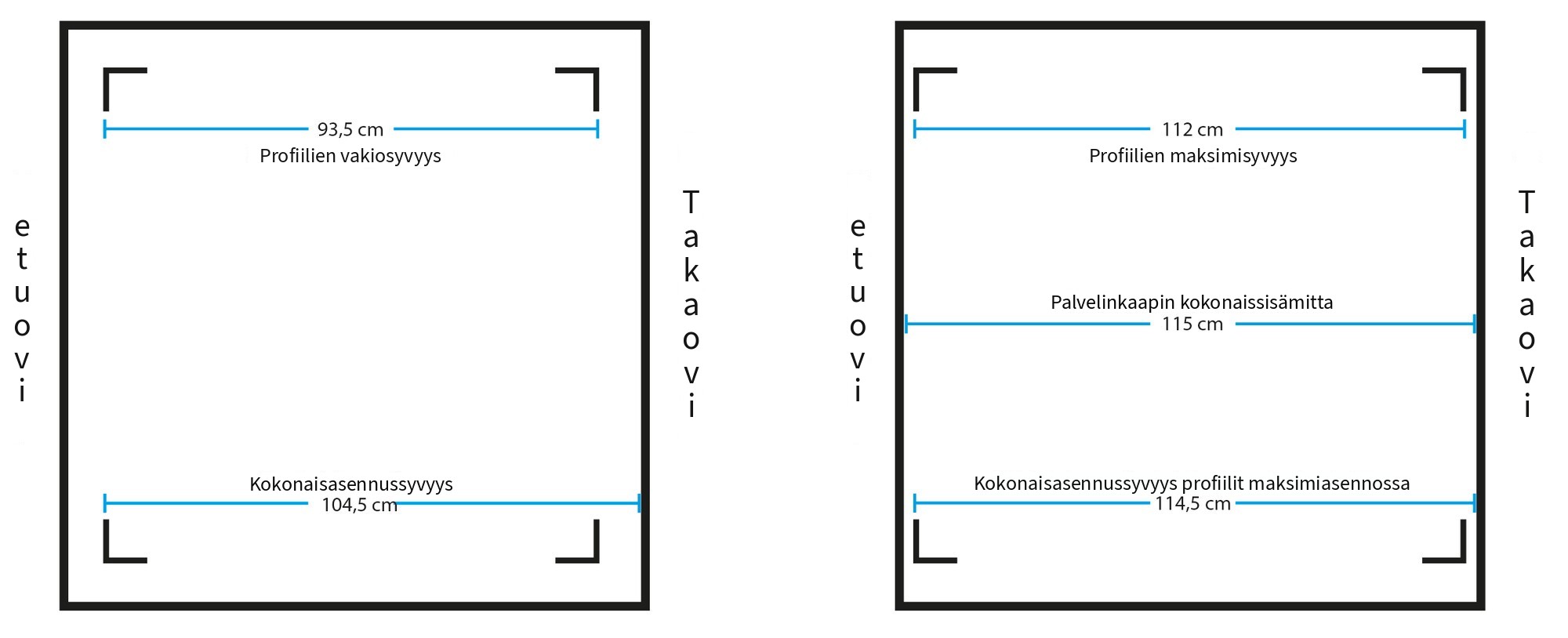

Seisova palvelinkaappi, leveys 600 mm, syvyys 1200 mm:
 |

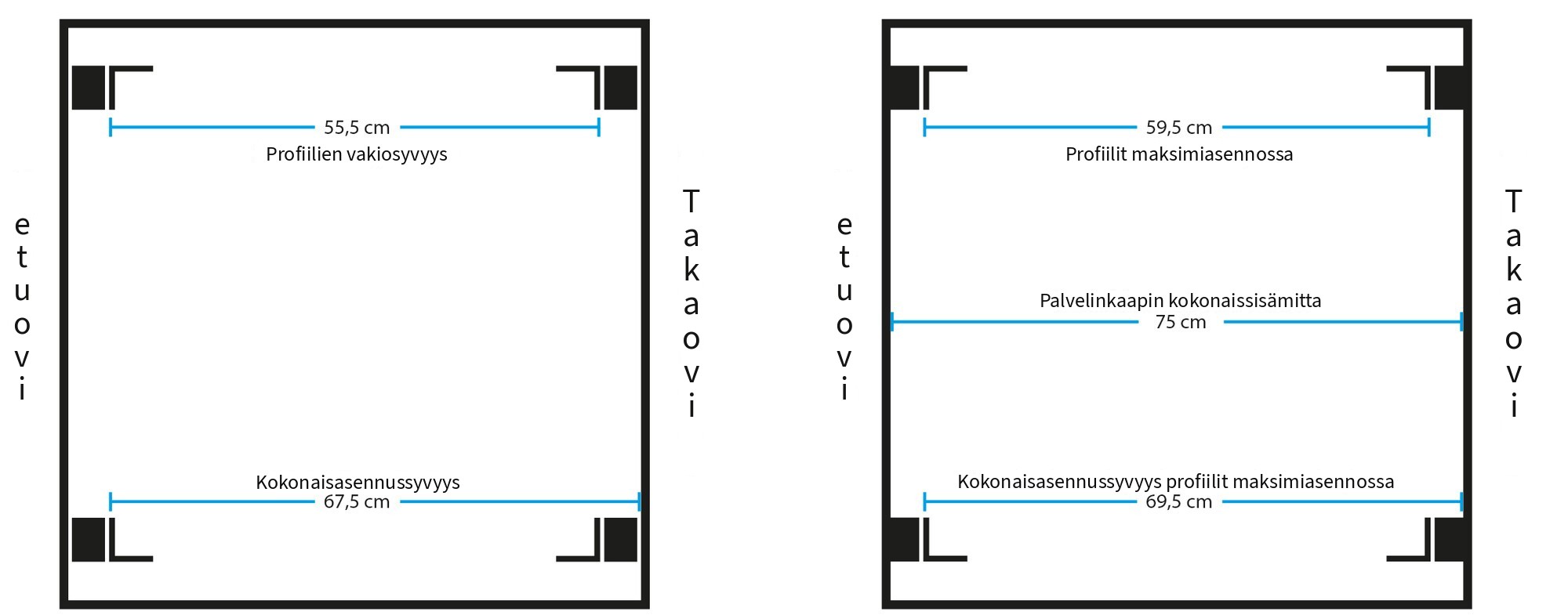

Seisova palvelinkaappi, leveys 800 mm, syvyys 800 mm:
 |

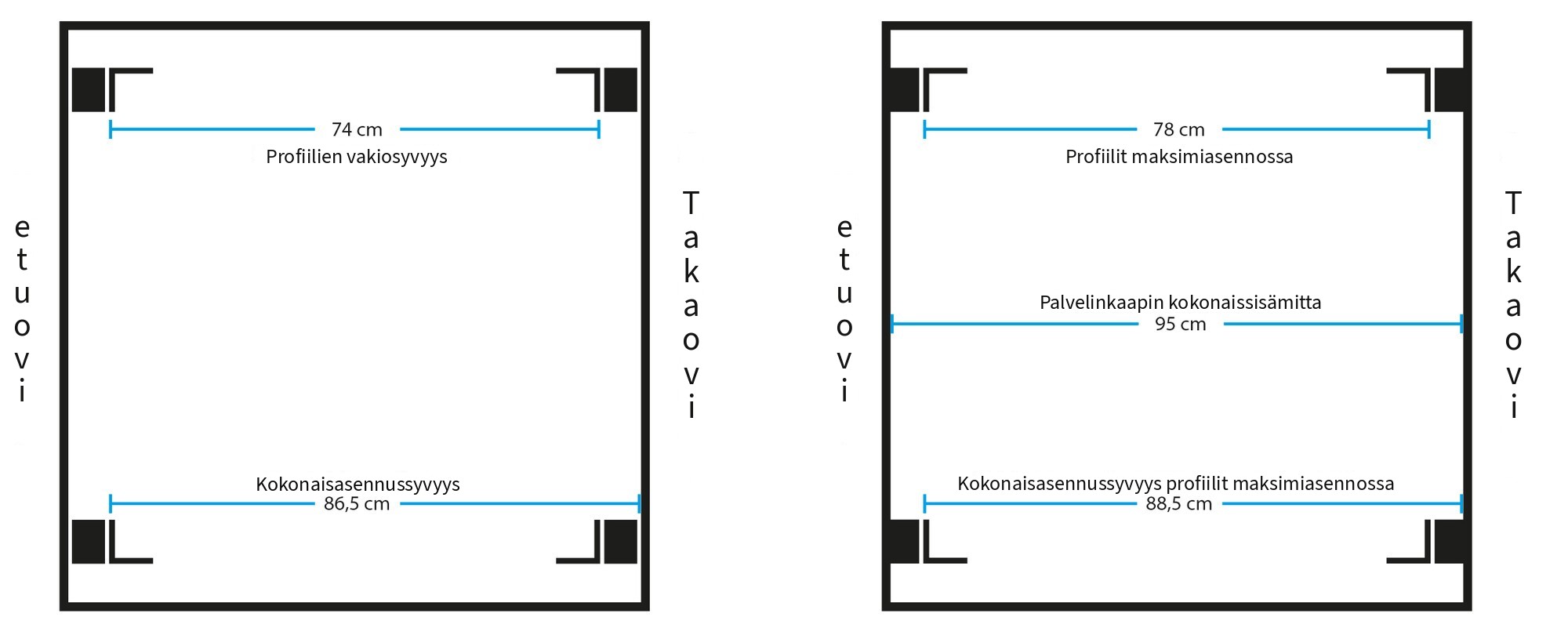

Seisova palvelinkaappi, leveys 800 mm, syvyys 1000 mm:
 |

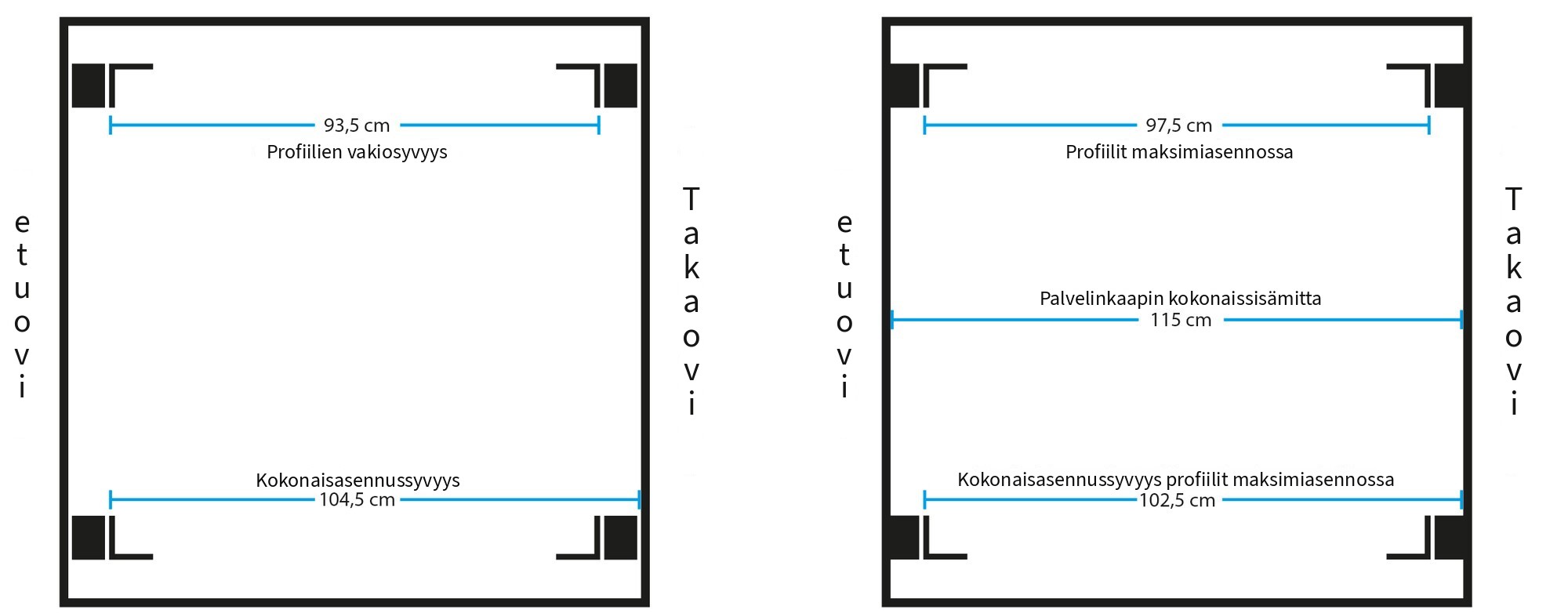

Seisova palvelinkaappi, leveys 800 mm, syvyys 1200 mm:
|
