Kytkentäkaapin maadoitus on tärkeää sekä verkon turvallisuuden että suorituskyvyn kannalta. Asianmukaisella maadoituksella suojaat laitteita sähköisiltä häiriöiltä ja estät vaaralliset tilanteet. Tässä oppaassa opit askel askeleelta, kuinka kytkentäkaappi tai palvelinkaappi maadoitetaan turvallisesti.
Miksi maadoitus on tärkeää?
Maadoitus varmistaa, että sähkövaraus purkautuu turvallisesti. Kytkentä- tai palvelinkaapissa tämä tarkoittaa, että kaikki johtavat osat (kuten ovet ja sivupaneelit) on kytketty maahan. Jos kytkennässäsi ei ole asianmukaista maadoitusta, staattiset varaukset, sähkömagneettiset häiriöt tai jännitevaihtelut voivat vahingoittaa verkkolaitteita, kuten kytkimiä, kytkentäpaneeleita ja palvelimia.
Kytkentäkaapin maadoitus kolmessa vaiheessa

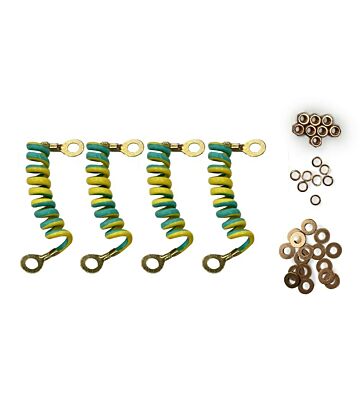

kytkentäkaapit käytä aina mukana toimitettua maadoitussarjaa. Se yhdistää ovet ja sivupaneelit kaapin maadoitusjärjestelmään.
Toimi näin:

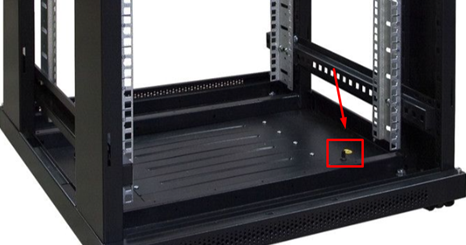

1. Kaapin sisällä on maadoitusnastat ovissa ja sivupaneeleissa.
2. Kiinnitä maadoituskaapelin toinen pää runkoon ja toinen pää oveen tai sivupaneeliin.
Varoitus! Kiristä ruuvit vain KÄSIKIRISTYKSEEN, jotta silmukat eivät katkea!
3. Toista tämä kaikkien neljän kaapelin kanssa.
Huonoon kytkentäkaapin maadoitukseen liittyvät riskit
Riittämättömästi maadoitettu palvelinkaappi tai kytkentäkaappi voi johtaa seuraaviin ongelmiin:
- Sähköiskut
- Laitteiden vauriot → korkeat korjauskustannukset
- Häiriintynyt verkon suorituskyky katkosten vuoksi
- Palovaara salamaniskujen tai jännitepiikien sattuessa
- Lakien ja määräysten rikkomisesta määrätyt sakot

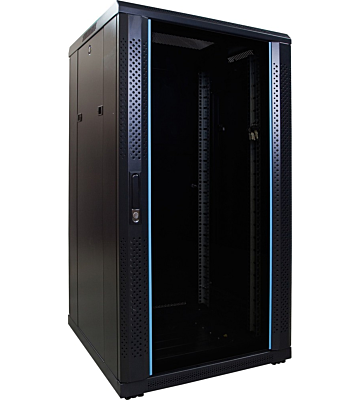

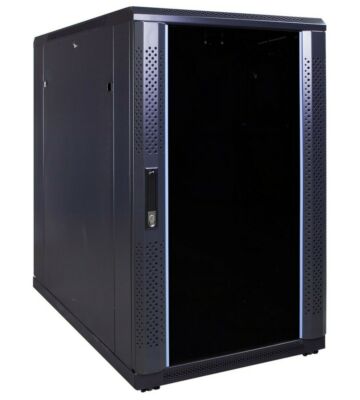

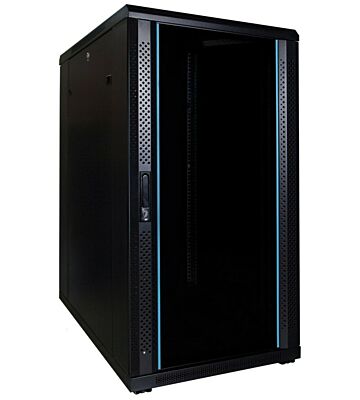

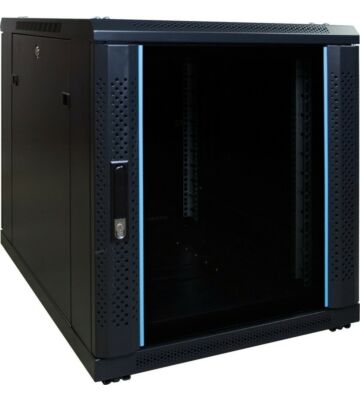

Suosituimmat palvelin- ja kytkentäkaappimme
Kaikki palvelin- ja patch-kaappimme toimitetaan maadoituspakkauksella. Katso suosituimmat palvelin- ja kytkentäkaapit täältä.
Maadoitus DIN-standardien mukaisesti
Alankomaissa verkkojen on oltava NEN-standardien NEN 1010, NEN-EN 50174 ja NEN-EN 50310 mukaisia. Näiden määräysten mukaan jokainen verkkoasennus on kytkettävä potentiaalintasausliittimeen (vähintään 25 mm²). Tämä varmistaa, ettei jännite-eroja esiinny. Tämä tekee asennuksesta turvallisemman ja estää toimintahäiriöitä.
Näiden sääntöjen noudattamatta jättäminen? Jos näitä sähköasennusten, mukaan lukien palvelinkaappien, asianmukaisen potentiaalintasauksen määräyksiä ei noudateta, sillä voi olla oikeudellisia seurauksia ja vastuuriskejä.
Vaiheittainen suunnitelma: Palvelinkaapin maadoitus
1. Suunnittelu ja valmistelu
Ennen maadoituksen aloittamista on tärkeää laatia selkeä suunnitelma. Valitse yksi keskeinen maadoituspiste tai erilliset pisteet komponenttia kohden. Tarkista myös paikalliset määräykset. Ota huomioon kaikki kaapelit, kytkentärasiat ja tarvittavat materiaalit (kuten maadoituskiskot, kaapelikengät ja maadoitusjohdot).
Hyödyllisiä lisävarusteita valmisteluun:
2. Valitse oikeat maadoitusmateriaalit
Palvelinkaapin maadoittamiseen tarvitaan korkealaatuisia materiaaleja. Valitse mieluiten kupariset maadoituskaapelit optimaalisen johtavuuden saavuttamiseksi. Varmista, että kaikkiin liitäntöihin pääsee helposti käsiksi ja käytä sopivia ruuveja ja liittimiä. Kytkentäkaappimme ja palvelinkaappimme toimitetaan maadoitussarjan kanssa. Tällä sarjalla kytket sivupaneelit, etuoven ja takaoven maadoittaaksesi koko kaapin.

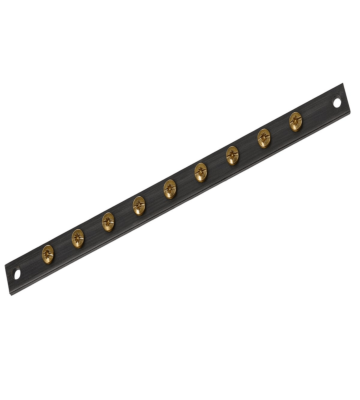

Palvelinkaapin maadoitustarvikkeet
3. Palvelinkaapin kytkentäpaneelin maadoitus
Maadoita myös kaikki kytkentäkaapin aktiiviset komponentit. Näitä ovat kytkimet, kytkentäpaneelit, palvelimet ja muut verkkolaitteet. Liitä ne kaapin maadoituskiskoon. Kiinnitä huomiota myös hyvään kaapelien hallintaan – tämä pitää asennuksesi turvallisena ja järjestyksessä.
4. Tarkastus ja huolto
Maadoituksen asentamisen jälkeen tarkista kaikki liitännät. Varmista säännöllisesti, että kytkentäkaappi on maadoitettu asianmukaisesti. Korroosio tai muut vauriot voivat aiheuttaa riskejä.
Lisävinkki: varmista järjestys patch-kaapissasi
Oikein maadoitettu kytkentäkaappi vaatii myös siistin kaapeloinnin. Hyvä kaapelien hallinta varmistaa selkeyden, nopeamman vianmäärityksen ja ammattimaisen ulkonäön.
Usein kysyttyjä kysymyksiä kytkentäkaappien maadoituksesta
