Keystone-liittimet ovat erittäin hyödyllisiä kytkentäpaneelin varustamiseksi tarvitsemillasi liitännöillä. Tällä tavoin et ole riippuvainen kytkentäpaneelista, jossa on esimerkiksi vain Cat5e RJ45 -liitännät.
Keystone-liittimet ovat erittäin hyödyllisiä Keystone-kytkentäpaneeli -paneelin varustamiseen tarvitsemillasi liitännöillä. Tällä tavoin et ole riippuvainen esimerkiksi vain Cat5e RJ45 -liitännöillä varustetusta kytkentäpaneelista.
Keystone-liittimien värijärjestys
Keystoneja on saatavilla useina eri versioina. Keystonea voidaan käyttää erityyppisten datakaapeleiden päättämiseen. Kaapeli liitetään ns. LSA-liuskaan keystonen takaosassa tai sisällä. Kaapelin kahdeksan johdinta kiinnitetään kahdeksaan liitäntäpisteeseen LSA-pihdit -työkalulla. LSA-liuskoissa on aina A- ja B-värijärjestys. Eri keystonejen kanssa tämä voi kuitenkin joskus aiheuttaa sekaannusta. Värijärjestys voi vaihdella keystonen mukaan, tai ei ole täysin selvää, mitkä liitäntäpisteet vastaavat mitäkin väriä.
Vaihe 1 - Käytä jäykkää kaapelia
Jos päätät käyttää avainkivet , on tärkeää varmistaa, että käytät jäykkää ydintä sisältävää kaapelia. Joustavaa ydintä sisältäviä kaapeleita ei voida liittää LSA-nauhoihin. Tämä johtuu siitä, että kaikkia taipuisan kaapelin johdinparien löysiä, erittäin ohuita kuparijohtoja ei voida liittää kunnolla LSA-työkalulla.
Vaihe 2 – Käytä B-standardia
Kuten aiemmin käsiteltiin, keystonessa on LSA-liuska, jossa on kaksi värisekvenssiä, jotka on merkitty A:lla ja B:llä. Euroopassa B-standardia käytetään aina oletusarvoisesti. Siksi, kun jäykkä kaapeli asennetaan keystoneen, on noudatettava B:llä merkittyä värisekvenssiä. Tämä värisekvenssi voi kuitenkin vaihdella keystonesta toiseen, ja tässä kohtaa syntyy usein sekaannusta. Kun teet muutoksia olemassa olevaan verkkoon, esimerkiksi päättämällä kaapelit siististi työasemalla, tarkista liitäntäkotelosta, mitä värikoodausta on käytetty.
Vaihe 3 – Kytke johdinparit oikeisiin liitäntäpisteisiin
Alla olevissa kuvissa selitämme siksi kunkin keystonen kohdalla, mitä värisekvenssiä voit käyttää.

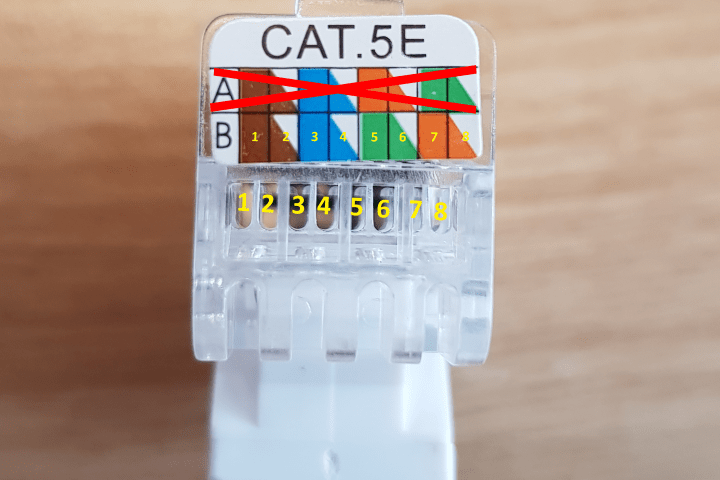

Cat5e UTP Keystone -liitin - työkaluton (DS-KC-UTP5-TL)
 | 1: Ruskea 2: Valko-ruskea 3: Sininen 4: Valkoinen-sininen 5: Vihreä 6: Valkoinen-vihreä 7: Oranssi 8: Valko-oranssi |

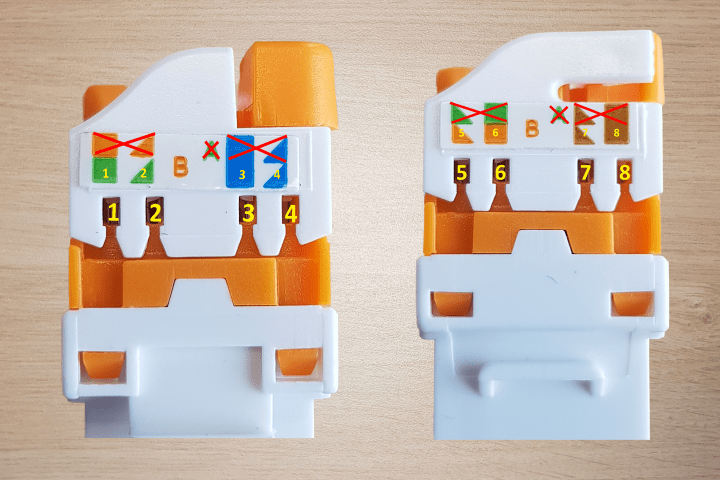

CAT6 UTP Keystone -liitin - työkaluton kierrettävä (DS-KC-UTP6-TL-T)
Alla oleva värijärjestys koskee seuraavaa keystonea DS-KC-UTP6-TL-T:n lisäksi: DS-KC-UTP6A-TL-T.
 | Sivu 1 1: Vihreä 2: Valkoinen-vihreä 3: Sininen 4: Valkoinen-sininen Sivu 2 5: Valko-oranssi 6: Oranssi 7: Valko-ruskea 8: Ruskea |

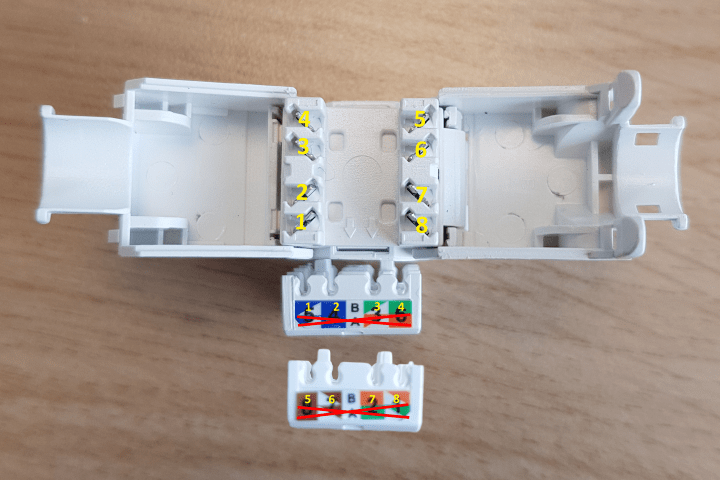

Cat6a UTP Keystone-liitin (DS-KC-UTP6A-RJ45)
Alla oleva värijärjestys koskee paitsi DS-KC-UTP6A-RJ45:tä, myös seuraavaa keystonea: DS-KC-STP6A-TL.
 | 1: Valkoinen-sininen 2: Sininen 3: Valkoinen-vihreä 4: Vihreä 5: Ruskea 6: Valko-ruskea 7: Oranssi 8: Valko-oranssi |

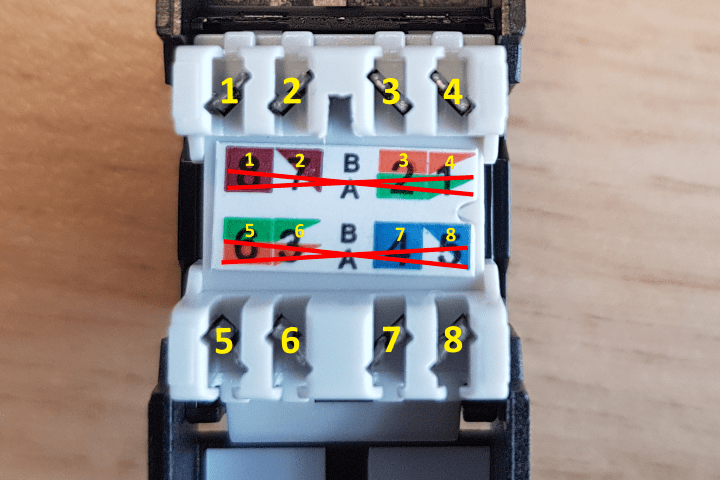

CAT6a UTP Keystone -liitin - työkaluton (DS-KC-UTP6A-TL)
Alla oleva värijärjestys koskee seuraavaa keystonea DS-KC-UTP6A-TL:n lisäksi: DS-KC-UTP6A-LSA
 | 1: Ruskea 2: Valko-ruskea 3: Oranssi 4: Valko-oranssi 5: Vihreä 6: Vihreä-Valkoinen 7: Sininen 8: Valkoinen-sininen |

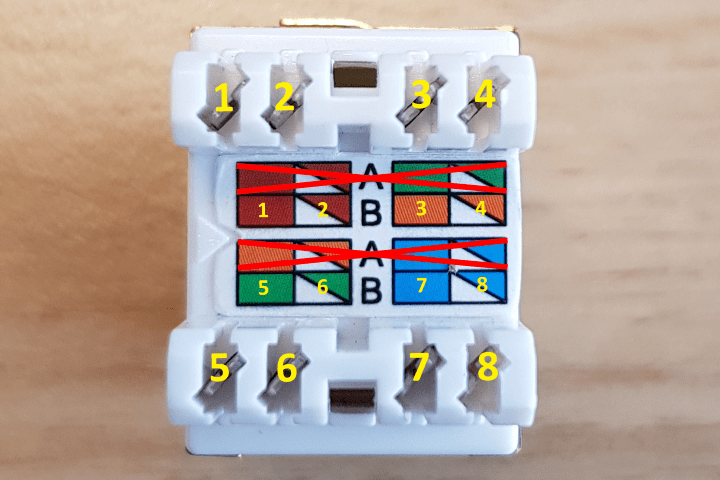

CAT6 STP Keystone-liitin - LSA-kulmaliitin (DS-KC-STP6-LSA-A)
Alla oleva värijärjestys koskee seuraavia keystoneja DS-KC-UTP6-LSA-A:n lisäksi: DS-KC-UTP6-LSA, DS-KC-STP6-LSA-A.
 | 1: Ruskea 2: Valko-ruskea 3: Oranssi 4: Valko-oranssi 5: Vihreä 6: Valkoinen-vihreä 7: Sininen 8: Valkoinen-sininen |

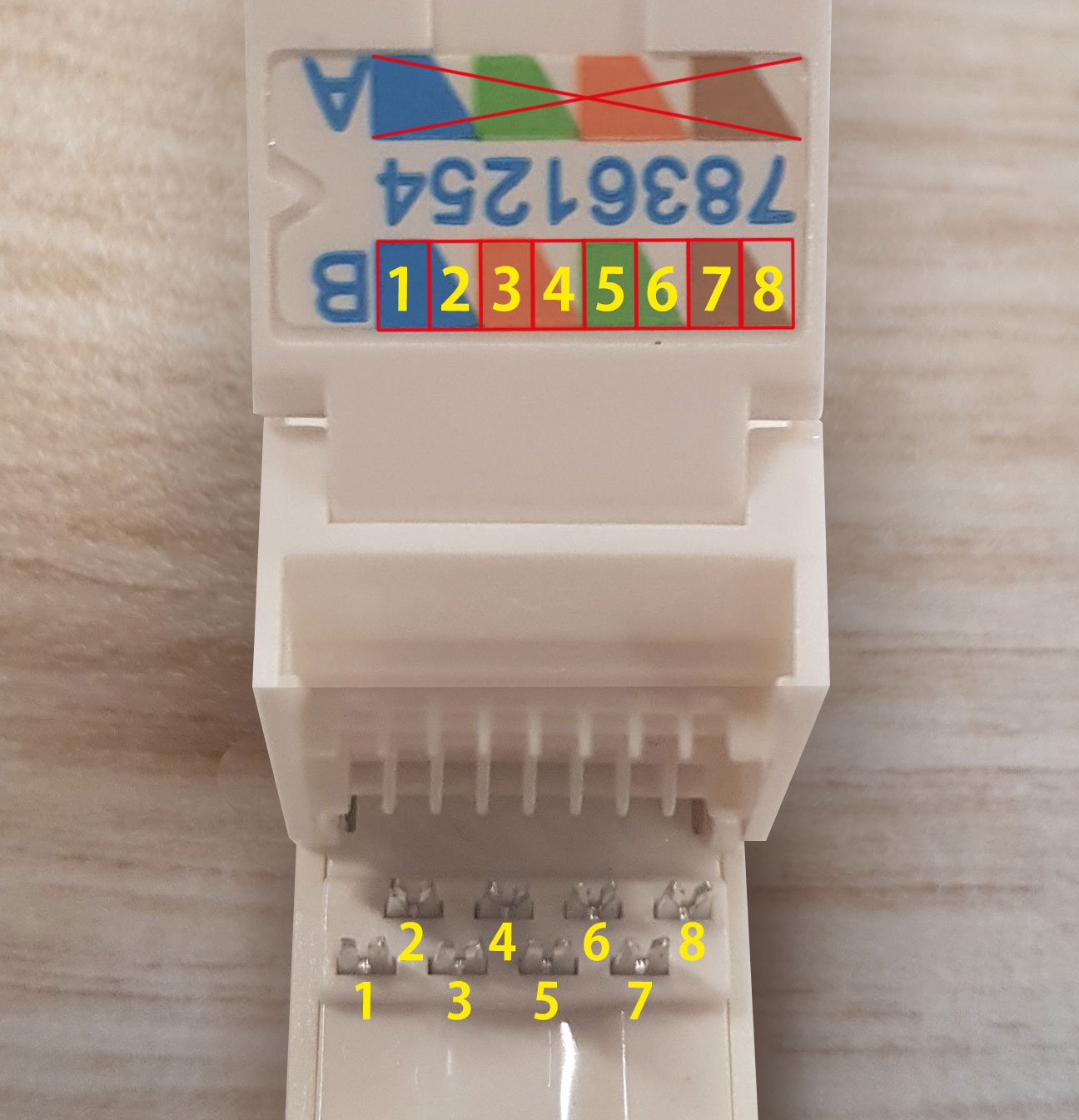

CAT6 UTP Keystone-liitin - työkaluton (DS-KC-UTP6-TL)
 | 1: Sininen 2: Valkoinen-sininen 3: Oranssi 4: Valko-oranssi 5: Vihreä 6: Valkoinen-vihreä 7: Ruskea 8: Valko-ruskea |
Vaihe 4 – Kiinnitä sitten johdinparit LSA-työkalulla (lukuun ottamatta työkaluttomia keystone-liittimiä).
Oletko varma, että olet määrittänyt oikean järjestyksen? Kiinnitä sitten johdinparit LSA-työkalulla. Johdinparit on nyt kiinnitetty liitäntäpisteisiin.
Kun tämä on tehty, keystone on käyttövalmis.
