Verkkokaapelin kytkeminen 5 vaiheessa

Jos et vielä tiedä, mitä kaapeliluokkaa, materiaalia ja suojausta tarvitset, selitämme lyhyesti, milloin kannattaa valita mikäkin versio.

Valitse kaapelikategoria

Voit valita seuraavista:

• cat5e-kaapeli
• Cat6-kaapeli
• Cat6a-kaapeli
• Cat7-kaapeli ja
• Cat8-kaapelit

Cat 5e ja Cat 6 pystyvät käsittelemään jopa 1000 Mbit/s nopeuksia ja sopivat gigabittiverkkoihin. Cat 6:n kaistanleveys 250 MHz:n taajuudella on kuitenkin 2,5 kertaa suurempi kuin Cat 5e:n. Molemmat kaapelit sopivat kotiverkkoihin.

Cat6a ja Cat7 sopivat 10 gigabitin verkkoihin 10 000 Mbit/s:n nopeudella. Cat6a:n kaistanleveys on 500 MHz, kun taas Cat7 tarjoaa 600 MHz:n kaistanleveyden. Cat6a- ja Cat7-kaapelit sopivat optimaalisesti pk-yritysten ja suurempien yritysten intensiiviseen verkkokäyttöön.

Uusin Cat8-sukupolvi tukee jopa 40 Gbit/s nopeuksia 2000 MHz:n kaistanleveydellä. Tämän vuoksi niitä käytetään suurissa ammattimaisissa IT-verkoissa. Yhteenvetona voidaan todeta, että mitä korkeampi luokka, sitä nopeampi dataliikenne ja sitä enemmän dataa voidaan käsitellä samanaikaisesti.

Johdinparien materiaali

Kun olet valinnut internet-käyttöön sopivan luokan, voit valita CCA:n ja 100 % kuparin välillä. Tässä viittaamme materiaaliin, josta kaapelin ydin – johtimet – on valmistettu. 100 % kuparikaapeli on paras valinta, koska se on vähemmän altis rikkoutumiselle ja johtaa verkkosignaaleja paremmin. Lisäksi 100 % kuparikaapeli soveltuu PoE-käyttöön.

Joustava tai jäykkä kaapeli

Kaapelin päättämiseksi liittimeen käytä joustavaa kaapelia. Koska nykyään käytämme "suoria" kaapeleita, kiinnitä liittimet molempiin kaapelin päihin samalla tavalla.

Jos kytket kaapelin pistorasian tai kytkentäpaneelin LSA-liuskaan, tarvitset jäykän kaapelin.

Ja minkä valitset, jos haluat liittää kaapelin toiselta puolelta LSA-liuskaan ja toiselta puolelta RJ45-liittimeen? Tässä tapauksessa valitset jäykän kaapelin ja jäykille kaapeleille sopivan liittimen. Ilmoitamme kaikkien liittimiemme kohdalla, soveltuvatko ne joustaville vai jäykille kaapeleille.

• Katso joustavat kaapelit
• Katso jäykät kaapelit täältä
• Liittimet jäykille kaapeleille

Suojaus

Kun ostat kaapelikelan, valitset suojaamattoman (UTP) ja suojatun (FTP) kaapelin välillä. Valinta on yksinkertainen: Jos kaapeli ei ole virta- tai koaksiaalikaapelin vieressä ja muut verkkokomponentit ja -kaapelit ovat suojaamattomia, UTP-kaapeli riittää. Jos muut verkkokaapelisi ja esimerkiksi kytkentäpaneelisi ovat suojattuja tai jos olet epävarma, valitse FTP-kaapeli.

Ohjevideo

Mitä tarvitset internet-kaapelin tekemiseen?

Tarvitset seuraavat osat:

• cat5e-kaapeli kelalla tai Cat6-kaapeli kelalla
• liittimet
• kaapelinkuorija

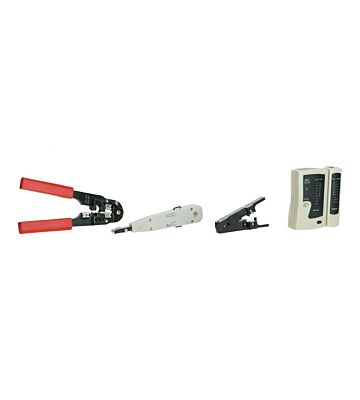

• puristuspihdit
• kaapelitesteri

Valituimmat tuotteet UTP-kaapelin valmistukseen

Onko sinulla kaikki tarvittavat tarvikkeet? Sitten voit aloittaa!

Vaiheittainen suunnitelma

RJ45-liittimen kytkeminen UTP-kaapeliin onnistuu viidessä yksinkertaisessa vaiheessa. Selitämme jokaisen vaiheen selkeästi alla.

1. Kaapeleiden kuorinta
2. Asenna johdot oikean UTP-värikoodin mukaisesti
3. Leikkaa johtimet suoriksi.
4. Paina liitintä lujasti.
5. Testaa kaapeli

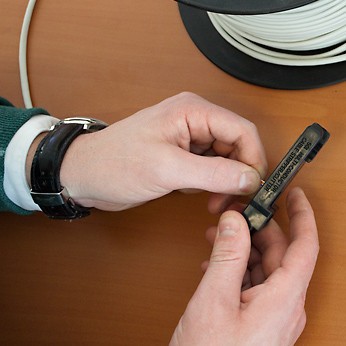

Vaihe 1: Kuori verkkokaapeli

Irrota verkkokaapelin vaippa kuorintapihdeillä. Näet nyt neljä johtoparia: valkoinen-sininen ja sininen, valkoinen-oranssi ja oranssi, valkoinen-vihreä ja vihreä, valkoinen-ruskea ja ruskea.

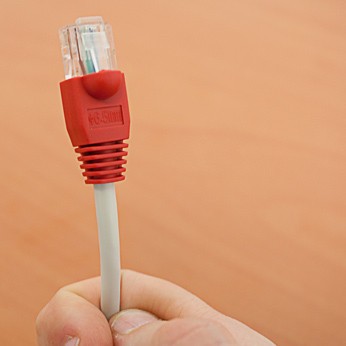

Vaihtoehto: Jos haluat kiinnittää kaapelin läpivientiholkin kaapeliin, liu'uta se nyt kaapelin päälle ennen liittimen puristamista.

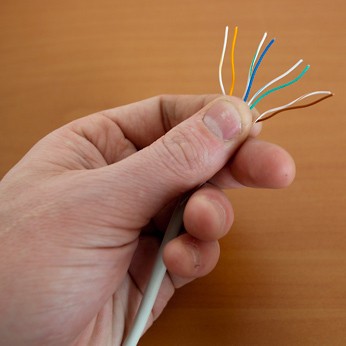

Vaihe 2: Järjestä johtimet oikeaan järjestykseen

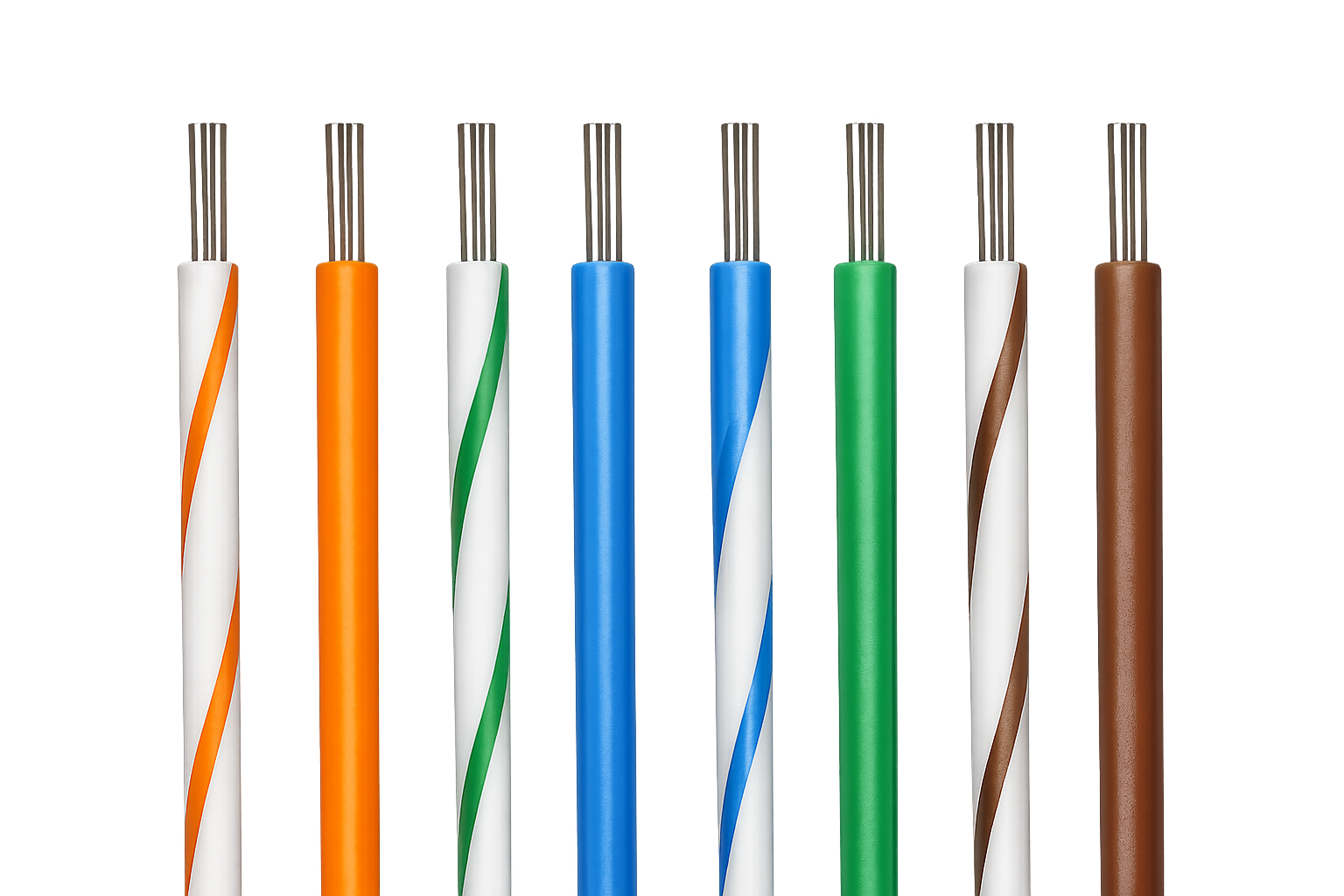

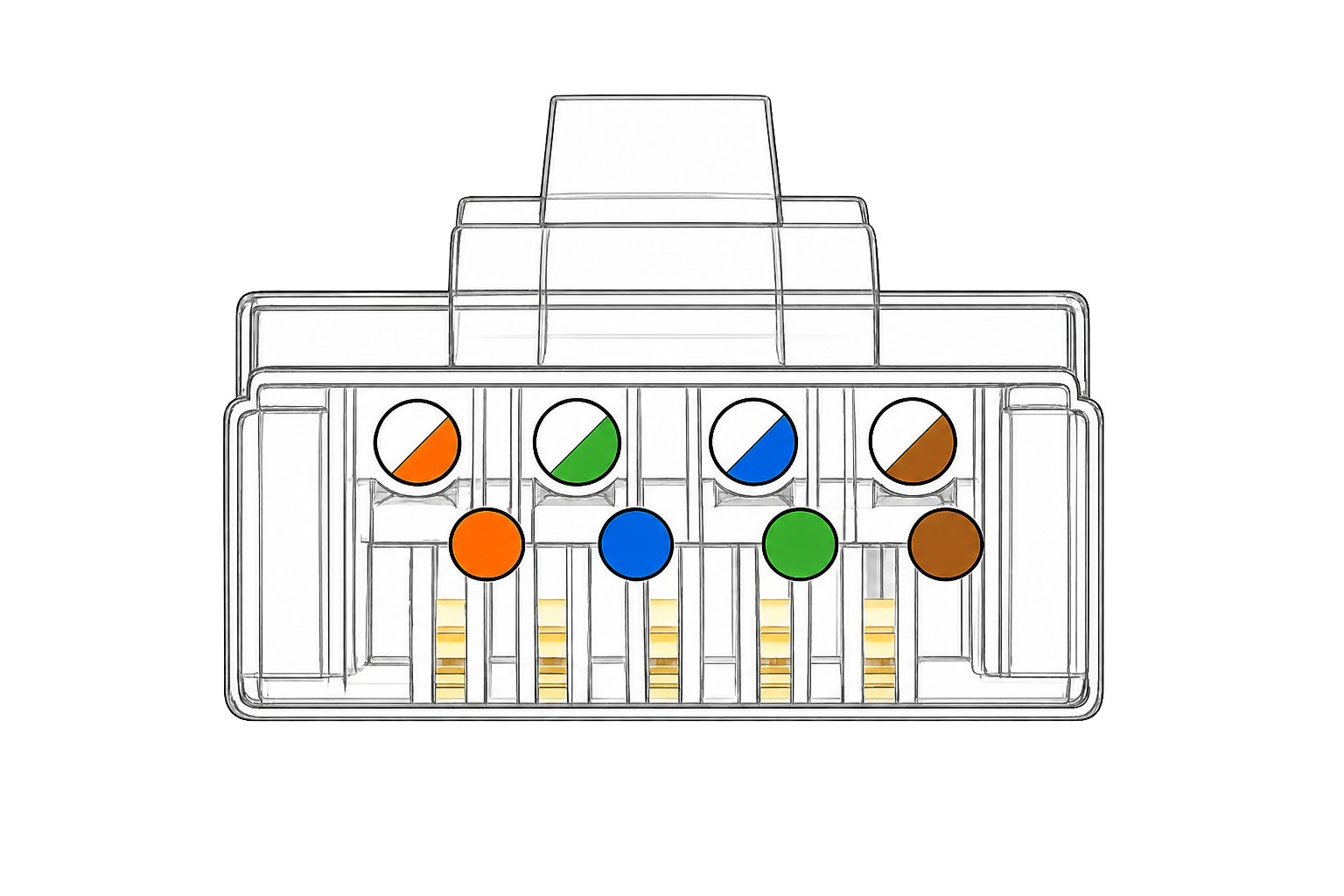

Aseta johtimet tässä järjestyksessä. Tämä on B-standardi (EIA/TIA-568B):

1. valkooranssi
2. oranssi
3. valkovihreä
4. sininen
5. sinivalkoinen
6. vihreä
7. ruskeanvalkoinen
8. ruskea

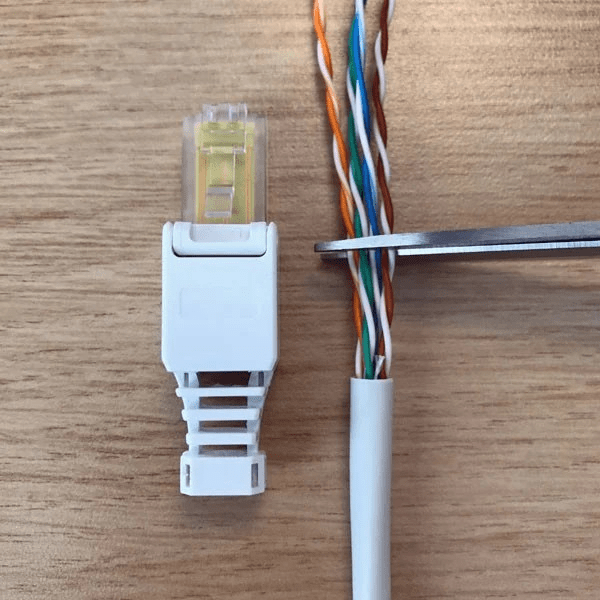

Vaihe 3: Leikkaa suoraan

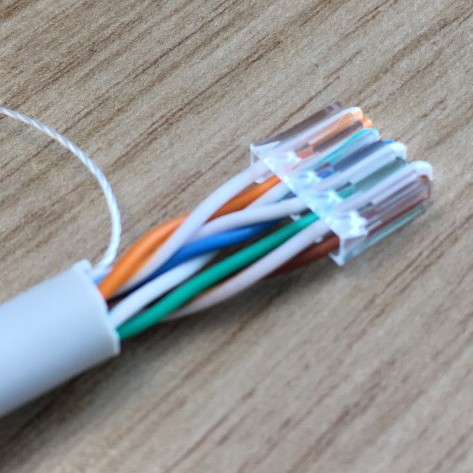

Ennen kuin kytket johdot liittimeen, leikkaa ne suoriksi ja kaikki samanpituisiksi. Pidä liitintä kieleke alaspäin ja liu'uta kaapelit sisään.

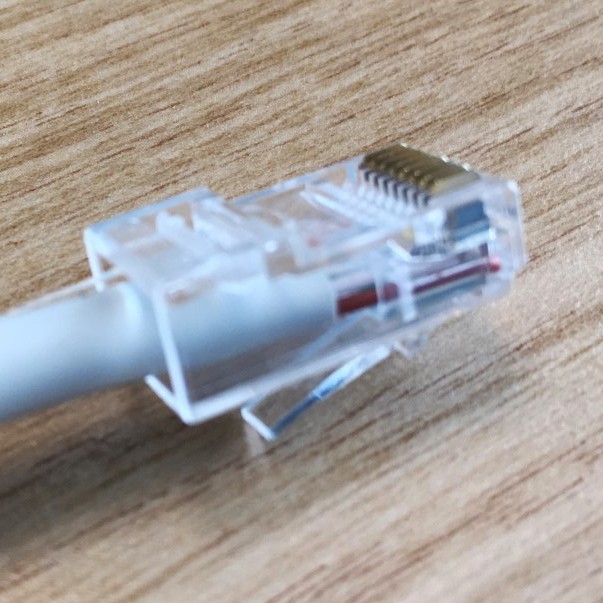

Vaihe 4: Purista liitin kiinni

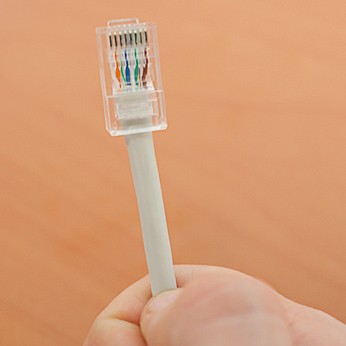

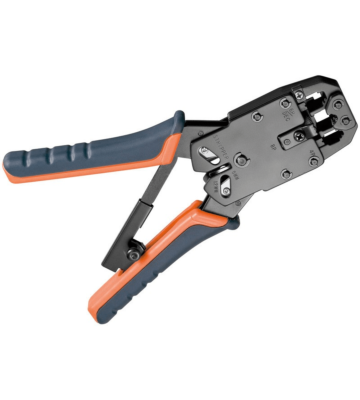

Kun olet asettanut johdot liittimeen oikeassa värijärjestyksessä, purista liitin puristuspihdit .

Jos liität liittimen myös kaapelin toiseen päähän, toista vaiheet 1–4 kaapelin toiselle päälle.

Vaihe 5: Testaa kaapeli

Kun olet kytkenyt liittimet, tarkista, että kaapelin ja pistokkeen välinen yhteys on optimaalinen. Vain silloin sinulla on vahva ja vakaa verkkoyhteys. Käytä tätä varten erityistä kaapelitesteri -laitetta. Kaapelitesteri lähettää signaaleja kaapelin kautta ja ilmoittaa, onko kaikki johdot kytketty oikein. Jos testeri havaitsee ongelman, voit korjata sen erikseen. Etkö saa virheilmoitusta? Internet-kaapelisi on nyt käyttövalmis!

Verkkokaapelin kytkeminen sovittimen avulla

Voit myös valita liittimen, jossa on sovitin. Tämä sovitin helpottaa johtojen järjestämistä värijärjestykseen. Jos käytät liitintä sovittimella, noudata yllä kuvattuja vaiheita 1 ja 2: kuori kaapeli ja aseta johdot oikeaan järjestykseen. Toimi sitten seuraavasti:

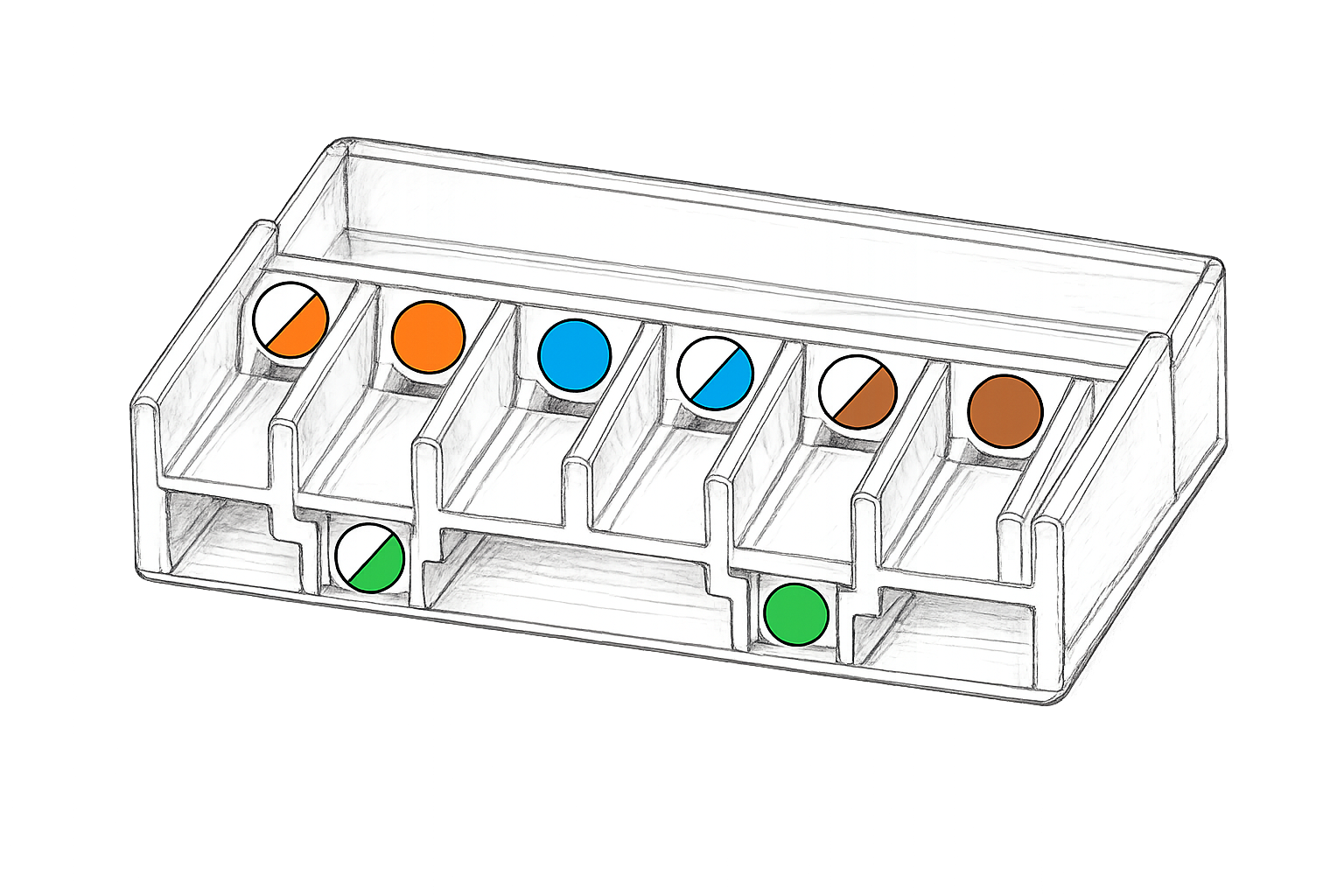

Aseta johdot toimitetun työkalun ympärille värijärjestyksen mukaisesti. Värijärjestys on:

1. valkooranssi
2. oranssi
3. valkovihreä
4. sininen
5. sinivalkoinen;
6. vihreä
7. ruskeanvalkoinen
8. ruskea

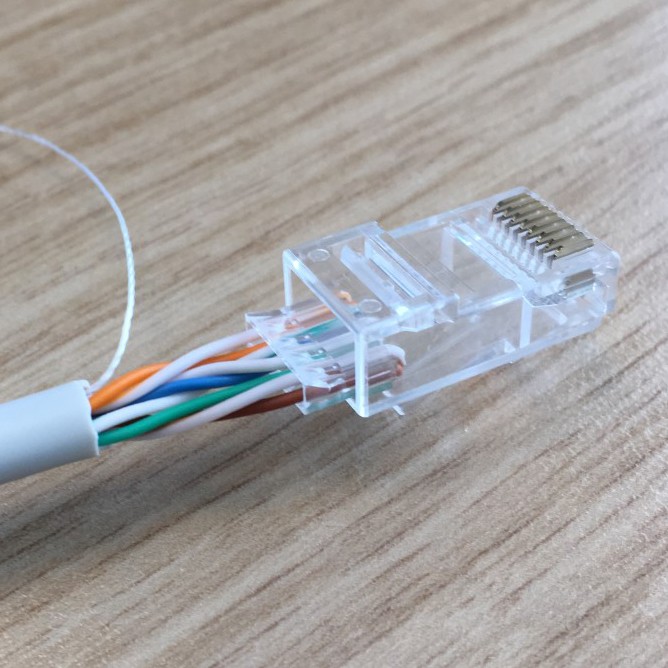

Liu'uta nyt sovitin liittimeen.

Purista liitin puristustyökalulla.

Verkkokaapeli on valmis!

Jatka UTP-kaapelia

Kun olet asentanut internetkaapelin liittimellä, voit kytkeä kaapelin. Mutta mitä teet, jos haluat jonkin ajan kuluttua vetää internetkaapelia hieman pidemmälle? Pitääkö sinun silloin vetää koko kaapeli uudelleen alusta?

Onneksi ei! Tätä varten käytetään liittimiä kahden RJ11- tai RJ45-liittimen yhdistämiseen. Liittimessä on kaksi porttia. Toiseen porttiin napsautat kelalla olevaan kaapeliin kiinnittämäsi liittimen. Toiseen porttiin napsautat verkkolaitteeseen kytketyn patch-kaapelin. Tällä tavoin voit helposti jatkaa UTP-kaapeliasi.
