Vanha verkkosi ei enää pysty käsittelemään nykyistä internetin käyttöäsi: yhteys katkeaa verkkokokouksen aikana ja suurten tiedostojen lataaminen kestää ikuisuuden. Jos tämä kuulostaa tutulta, verkkosi on päivityksen tarpeessa. Tai ehkä olet asentamassa langallista verkkoa uuteen rakennukseen ensimmäistä kertaa. Molemmissa tapauksissa sinun on valittava, mitä UTP-kaapelia käytät tästä lähtien.
Valitsetko suojaamattoman vai suojatun verkkokaapelin? CCA-kaapelin vai 100 % kuparin? Joustavan vai jäykän? Ja minkälaisen tiedonsiirtonopeuden ja läpäisynopeuden haluat? Kuulostaako monimutkaiselta? Ei ollenkaan! Jos tiedät, mihin internet-yhteyttä käytetään, löydät helposti parhaan internet-kaapelin! Tämän artikkelin luettuasi tiedät, minkä tyyppisiä UTP-kaapeleita on saatavilla ja mikä UTP-kaapeli sopii parhaiten juuri sinun internet-käyttöön.
Haluatko aloittaa verkoston rakentamisen nopeasti?
Mikä on UTP-kaapeli?
UTP-kaapeli on verkkokaapeli, jota käytetään puhelin- ja tietokoneverkkojen asentamiseen. UTP on lyhenne sanoista Unshielded Twisted Pair. Kaapeli koostuu kierretyistä parijohtimista, joilla on vakiovärikoodaus. Värit ovat tärkeitä kaapelin kytkemiseksi pistorasiaan tai seinäpistorasiaan.
Tarkkaan ottaen UTP-kaapeli on suojaamaton kaapeli. Tämä tarkoittaa, että kaapelissa ei ole suojausta sähkömagneettisia häiriöitä vastaan. UTP:tä käytetään kuitenkin yleensä yleisnimenä kaikille verkkokaapeleille suojauksesta riippumatta. Samoin termejä internet-kaapeli, Ethernet-kaapeli tai kierretty parikaapeli käytetään yleisnimityksenä kaikille kaapeleille, jotka pystyvät siirtämään dataa.
Minkä internet-kaapelin tarvitset?
Internet- tai puhelinkaapeloinnin asentamiseen tarvitset verkkokaapelin. Voit valita suojaamattoman UTP-kaapelin tai suojatun verkkokaapelin, kuten FTP (Foiled Twisted Pair), STP (Shielded Twisted Pair) tai S/FTP-kaapelin. Lisäksi voit valita eri siirtonopeuksista. Tämä valinta riippuu verkon käyttötarkoituksesta.
Suojatun FTP-kaapelin käyttö on tärkeää, kun internet-kaapelin lähellä on muita koaksiaali-, virta- tai sähkökaapeleita. FTP-kaapelissa käytetyn folion ansiosta yhteyden tai tiedonsiirron katkeamisen (häiriön) riski on pienempi kuin suojaamattomalla UTP-kaapelilla.
Mitä eroa on UTP- ja FTP-kaapeleilla?
Suojatun FTP-kaapelin käyttö on tärkeää, kun internet-kaapelin lähellä on muita koaksiaali-, virta- tai sähkökaapeleita. FTP-kaapelissa käytetyn folion ansiosta yhteyden tai tiedonsiirron häiriöiden riski on pienempi kuin suojaamatonta UTP-kaapelia käytettäessä.
Nimitysten selitys
Kaapelien rakenteet on merkitty kirjaimilla. Alla selitämme UTP-, FTP- ja STP-kaapeleiden väliset erot.
U - Suojaamaton: ilman suojausta.
F - Folio: kalvosuojaus johdinparien ympärillä.
S - Punottu: johdinparit on suojattu punotulla metallilangalla.
Suojatuille johdinpareille on kaksi muuta vaihtoehtoa:
UTP – johdinpareja ei ole suojattu erikseen.
FTP – johdinparit on suojattu erikseen foliolla.
Luomme variantteja käyttämällä näitä nimityksiä:

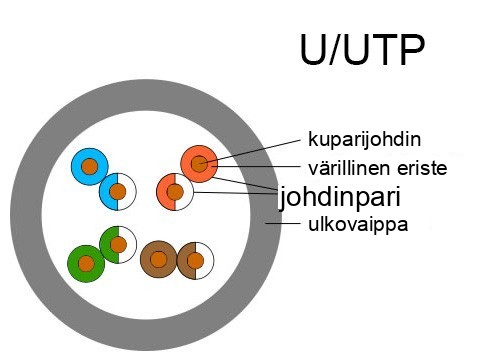

U/UTP: ilman johdinparien suojausta ja ilman yksittäisten johdinparien suojausta.

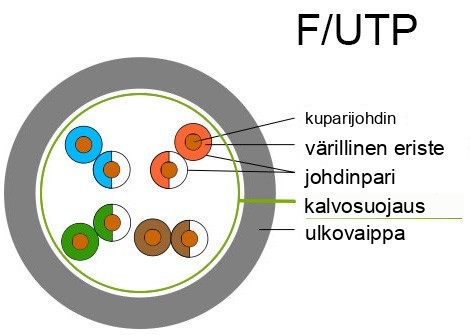

F/UTP: alumiinifoliolla varustetut johdinparit, mutta ilman suojausta yksittäistä johdinparia kohden.

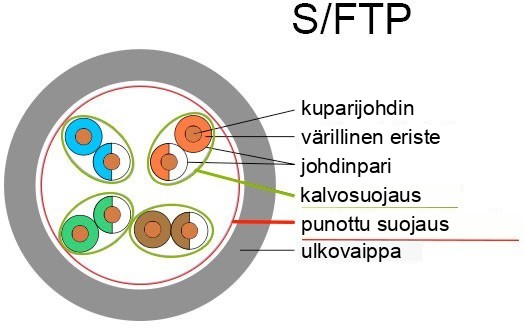

S/FTP: kaikki johdinparit on suojattu metallipunoksella ja jokainen yksittäinen johdinpari on suojattu alumiinifoliolla.
Tämän selventämiseksi muunnelmat on esitetty alla.
Ja jokaisella näistä kaapelimuunnoksista on oma spesifinen nopeutensa. Tätä ominaisuutta merkitään lyhenteellä Cat.
Koostumustietojen selventämiseksi alla on taulukko.
Vanha nimi | Uusi nimi | Kaapelin suojaus | Johdinparin suojaus |
UTP | U/UTP | ei | ei |

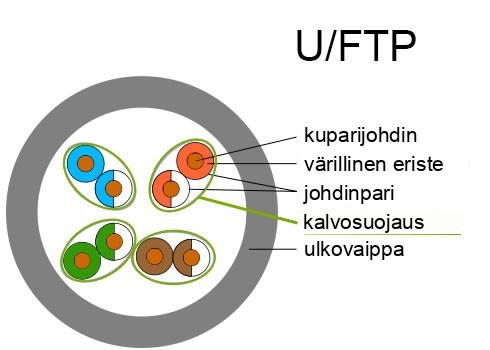

STP | U/FTP | ei | folio |
FTP | F/UTP | folio | ei |
S-STP | S/FTP | punos | folio |

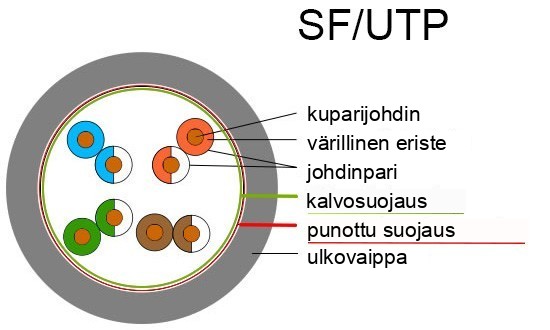

S-FTP | SF/UTP | folio, punonta | ei |
Ero Cat5e:n, Cat6:n, Cat6a:n ja Cat7:n välillä
Internet-kaapelin nopeuden nyrkkisääntö on: mitä uudempi/korkeampi luokka, sitä nopeampi kaapeli. Internet-kaapelityypit on lueteltu alla.
Kaapelikategoria | Cat5e | Cat6 | Cat6a | Cat7 |
Nopeus enintään | 1000 Mbit/s | 1000 Mbit/s | 10 000 Mbit/s | 10 000 Mbit/s |
Sopii verkkoon | Gigabitti | Gigabitti | 10 gigabittiä | 10 gigabittiä |
Läpäisynopeus* | 100 MHz | 250 MHz | 500 MHz | 600 MHz |
Mitä suurempi MHz*-luku on, sitä enemmän dataa käsitellään samanaikaisesti.
Minkä nopeuden tarvitset?
Tarvitsemasi verkkokaapelin tyyppi ja tiedonsiirtonopeus riippuvat tilanteesta, jossa verkkokaapelia käytetään. Alla esittelemme kolme tilannetta, joissa erotamme tiedonsiirtonopeudet.
Kotiverkko: Käytätkö internetkaapelia yksin vai perheen kanssa? Useimmissa tapauksissa Cat6-kaapeli riittää. Lataatko paljon elokuvia, katsotko sarjoja ja pelaatko pelejä? Silloin suosittelemme Cat6a-kaapelia, sillä sen tiedonsiirtonopeus tarjoaa hieman lisäpotkua.
Latausasema: Jos suunnittelet latausaseman asentamista kotiin tai toimistoon, on viisasta asentaa datakaapeli virtajohdon viereen. Vaikka et tällä hetkellä käyttäisikään kuormantasaustoimintoa hyödyntävää älykästä latausasemaa, se on todellakin tulevaisuutta. Tähän on parasta käyttää suojattua (S/FTP) Cat6-maakaapelia.
Kotitoimistot ja pk-yritykset: Pitääkö verkkoyhteyden pystyä käsittelemään suuria useiden työntekijöiden lähettämiä tiedostoja? Vai onko sinun osallistuttava tärkeään Teams-kokoukseen ullakolta, kun poikasi tai tyttäresi pelaa? Siinä tapauksessa verkkokaapelilla on paljon dataa käsiteltävänä kerralla. Tällaisiin tilanteisiin suosittelemme Cat6a-kaapelia.

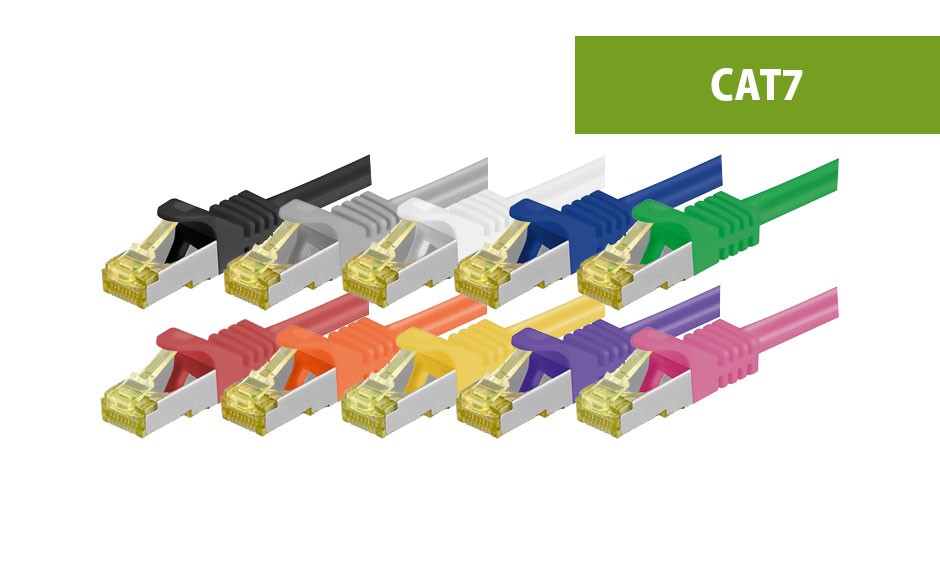

Suuremmat yritykset ja IT-verkot: Työskenteletkö verkossa, jossa on suuri joukko ihmisiä? Ajatteletko asiakaspalvelua, myyntiä, ostoa ja IT:tä? Silloin verkon on tehtävä kovasti töitä siirtääkseen kaiken tiedon nopeasti ja keskeytyksettä. Cat7-kaapelin avulla verkkosi pystyy käsittelemään nämä haasteet, ja olet valmis digitaaliseen tulevaisuuteen.
Jo nyt saattaa olla huomattavaa, että Cat5-kaapelia ei selitetä. Nykyisissä 3G-, 4G- ja 5G-verkoissa Cat6:sta on tullut standardi. Cat6-kaapeli saavuttaa jopa 1 Gbit/s:n nopeudet ja 250 MHz:n läpäisykyvyn. Tämä tekee Cat6-kaapelista täydellisen kaapelin kotiverkkoon.
Mutta haluatko valmistautua tulevaisuuden verkkoon? Ja onko tämä se hetki, kun sinun on asennettava internet-kaapeli pitkäaikaiseksi käyttöön? Silloin voit ostaa Cat7-verkkokaapelin etukäteen varmuuden vuoksi.
Tarpeeksi tietoa?

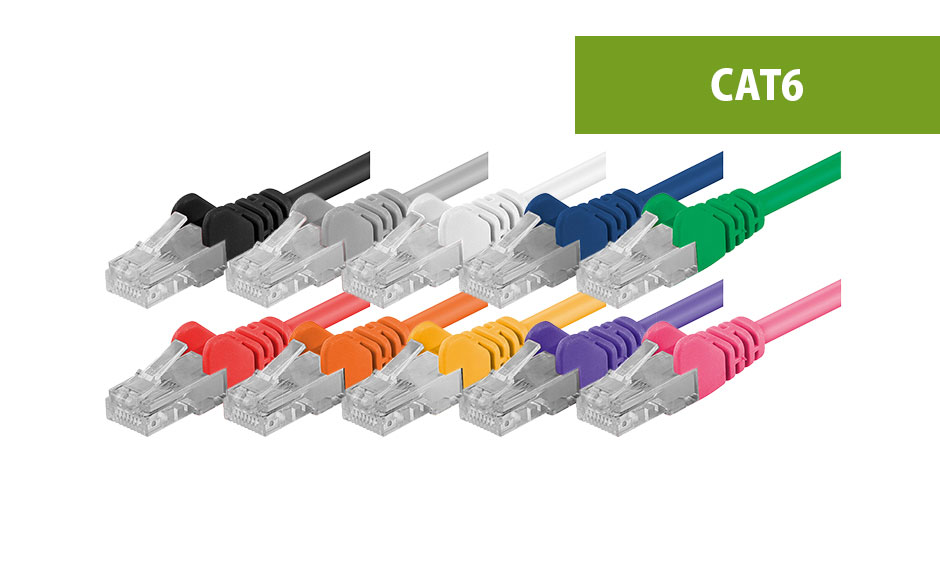

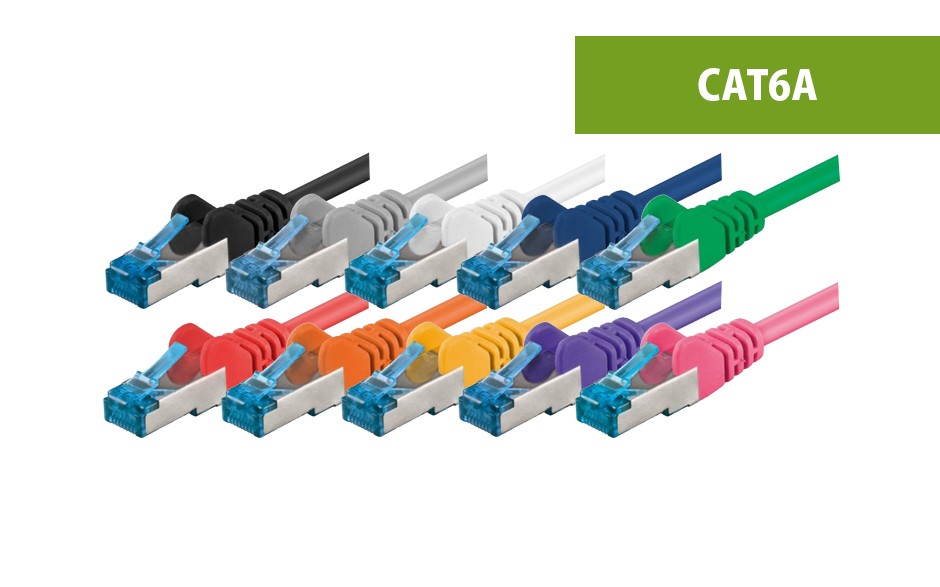

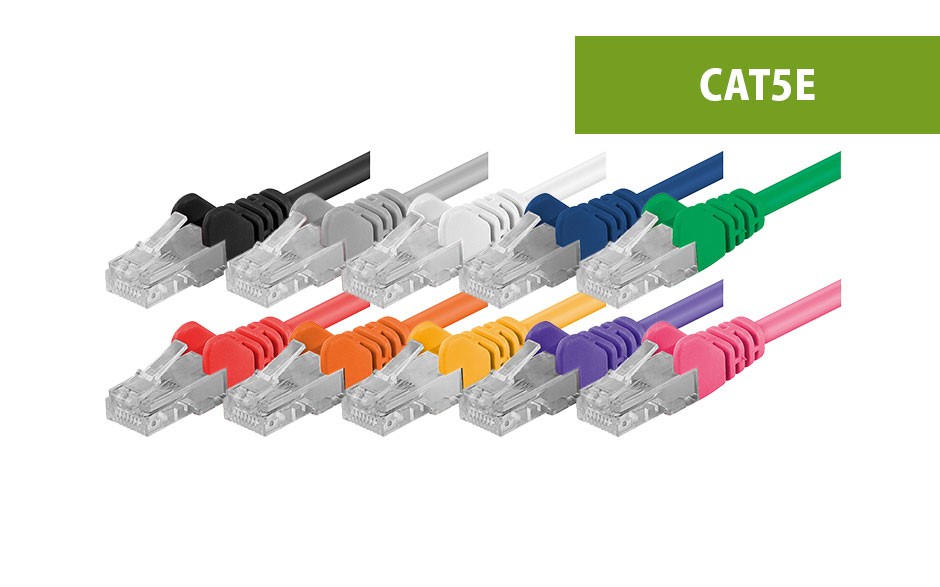

Jos olet jo tehnyt valintasi, löydät alta muutamia UTP-kaapelikategorioita.
osta CCA- tai 100 % kuparinen verkkokaapeli

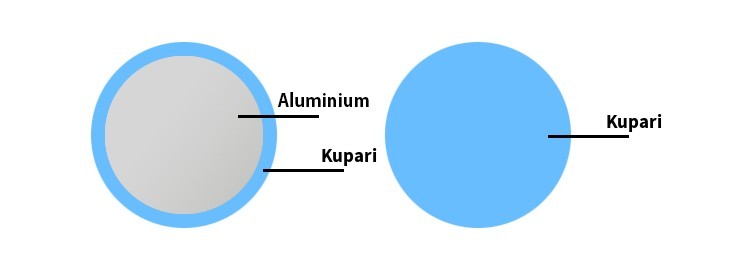

Signaalin siirtonopeus riippuu johtimesta. Voit valita CCA-johtimen tai 100 % kuparista valmistetun johtimen välillä. Kuparipinnoitetussa alumiinijohtimessa (CCA) on kuparilanka, mutta siinä on alumiinisydän. 100 % kuparista valmistetussa verkkokaapelissa kaikki on kuparia (kuten nimestä voi päätellä). CCA-kaapeli näyttää ulkopuolelta samalta kuin kuparinen verkkokaapeli. Kuparikaapelilla on kuitenkin viisi tärkeää etua.
- Kuparikaapeli säilyttää joustavuutensa pidempään.
- Pienempi kaapelin rikkoutumisen riski.
- Kuparikaapeli johtaa signaalit paremmin.
- Tasavirran resistanssi on pienempi.
- Täyttää ANSI/TIA-568-B2-1 -standardin vaatimukset.
Jotta UTP-kaapelista saataisiin kaikki irti, sen enimmäisvastus ei saa ylittää 9,38 ohmia tasavirtaa 100 metriä kohden AWG24-johtimen paksuudella (0,205 mm²). Kupari pystyy tähän. Tämän seurauksena 100 % kuparikaapeli tarjoaa optimaalisen saavutettavan nopeuden ja luotettavuuden kyseisessä UTP-kategoriassa.
CCA-verkkokaapeli on halvempi vaihtoehto, mikä on myös tämän internetkaapelin tärkein etu. Jos valitset CCA-kaapelin, harkitse, aiheuttavatko mahdollisesti alhaisempi tiedonsiirtonopeus ja suurempi heikon signaalin todennäköisyys ongelmia.
Huomaa: käytätkö PoE:tä (Power over Ethernet)? Suosittelemme aina ostamaan 100 % kuparikaapelin.
Ero joustavan ja jäykän kaapelin välillä
Oikeaa UTP-kaapelia valittaessa on etukäteen mietittävä, miten verkkokaapeli päätetään. Tämä vaikuttaa siihen, kannattaako ostaa joustava vai jäykkä verkkokaapeli. Kaapelin taipuisuus vai jäykkyys riippuu täysin yksittäisten johtimien rakenteesta.

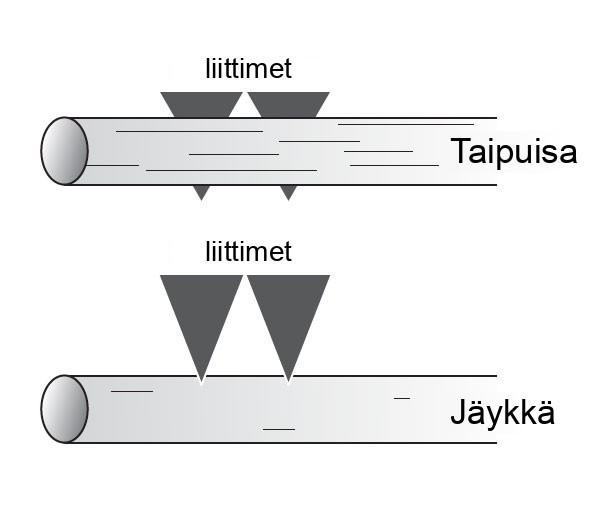

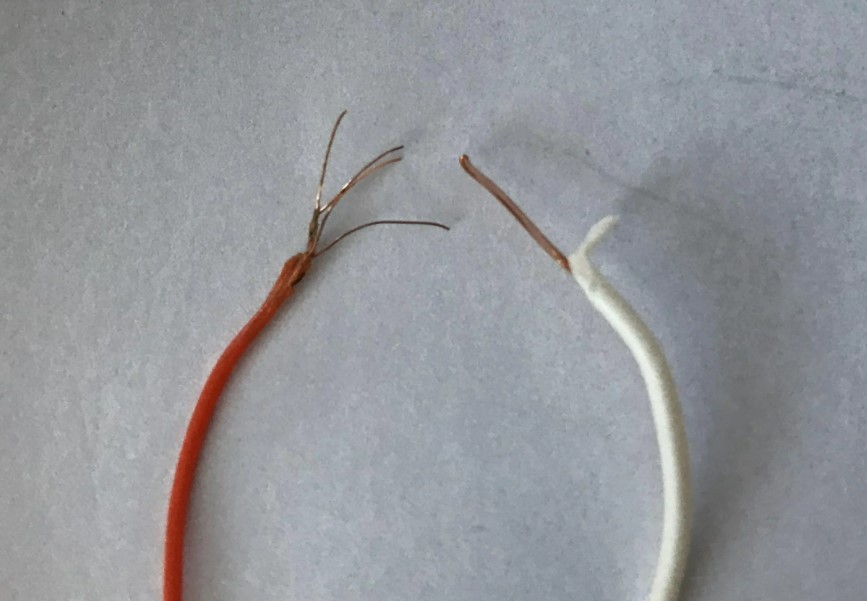

Kun kuorit UTP-kaapelia, näet kahdeksan pientä johtoa. Kun kuorit nämä johdot yksittäin, näet eron joustavan ja jäykän kaapelin välillä. Joustava kaapeli koostuu monista pienemmistä kuparijohtimista (kuvassa vasemmalla oleva kaapeli). Jäykkä kaapeli koostuu yhdestä umpijohtimesta (kuvassa oikealla oleva kaapeli).
UTP-kaapelin kytkeminen
UTP-kaapeli voidaan asentaa kahdella tavalla.
1. Liitä pistorasiaan tai kytkentäpaneeliin
Jäykkä kaapeli soveltuu internet-kaapelin päättämiseen pistorasiaan tai kytkentäpaneeliin. Tämä kaapeli tarttuu paremmin LSA-liuskaan, mikä varmistaa parhaan mahdollisen yhteyden. Käytä LSA-puristustyökalua jäykän kaapelin päättämiseen.
2. Liitä RJ45-liitin kaapeliin
Joustava kaapeli soveltuu internet-kaapelin päättämiseen RJ45-liittimeen. Tämä johtuu siitä, että RJ45-liittimen kosketin lävistää johtimen kokonaan. Tämä tarjoaa parhaan mahdollisen yhteyden.
Huomaa: Älä koskaan asenna RJ45-pistoketta jäykkään kaapeliin. Liitin ei juurikaan kosketa kiinteitä johtimia, jolloin liittimen koskettimet voivat liukua johtimen ohi. Tämä johtaa huonoon liitokseen. Haluatko silti asentaa RJ45-pistokkeen jäykkään kaapeliin? Valitse silloin vain pistoke, joka sopii jäykälle kaapelille. Katso jäykän kaapelin Cat6a-liittimet täältä.
Haluatko päästä alkuun nopeasti? Vinkkimme kotitilanteeseen.
Kuten olet lukenut, ei ole olemassa yleistä neuvoa siitä, mitä kaapelia ja liittimiä sinun tulisi käyttää tilanteessasi.

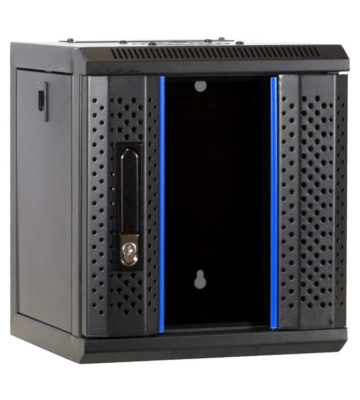

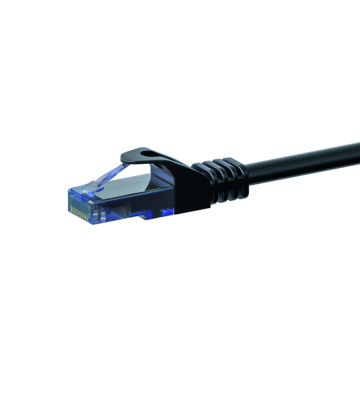

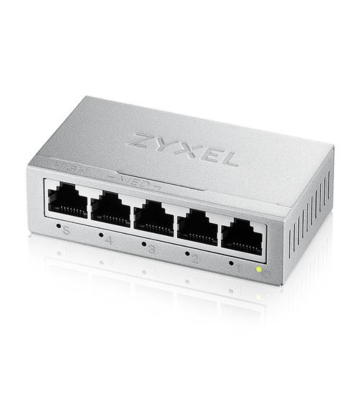

Usein kysyttyjen kysymysten perusteella uskomme kuitenkin, että voit nopeasti aloittaa kotiympäristössä alla olevien tuotteiden avulla.
Tarvitsetko lisätietoja? Olemme täällä sinua varten!
