Hyvä kytkentäkaappien asettelu on tärkeä verkollesi. Mutta miten varmistat, että kytkentäkaappien asettelu on sekä toimiva että järjestelmällinen? Tässä oppaassa opit, mihin kannattaa kiinnittää huomiota, ja saat käytännön vinkkejä, joita voit soveltaa välittömästi.
Mikä on 19-tuumainen kytkentäkaappi tai palvelinkaappi?

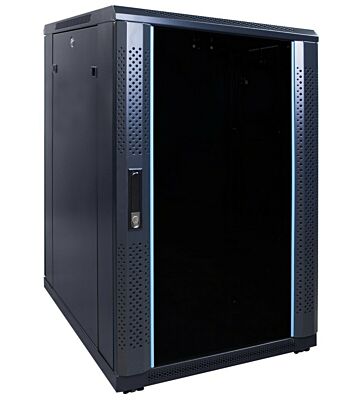

19-tuumaiset palvelinkaapit ja kytkentäkaapit ovat standardoituja koteloita verkkolaitteille ja palvelimille. Nimi "19 tuumaa" viittaa tarkkaan 48,26 cm:n etäisyyteen pystysuorien kiinnitysprofiilien välillä. Tämä standardoitu mitta varmistaa, että kaikki verkkolaitteet, kuten kytkimet, reitittimet, palvelimet ja lisävarusteet, sopivat tarkasti kaapin sisään.
Hyvin suunnitellun 19-tuumaisen kaapin edut:
- Kaikkien verkkolaitteiden keskitetty hallinta
- Parempi jäähdytys ja ilmanvaihto
- Arvokkaiden laitteiden lisääntynyt turvallisuus
- Helpompi huolto ja vianmääritys
- Ammattimainen ulkonäkö
Kytkentäkaappien asettelun neljä peruselementtiä
1. Kytkentäpaneelit strukturoituun kaapelointiin
19-tuumaiset kytkentäpaneelit luovat järjestelmällisen verkkorakenteen. Ne ovat keskeisiä liitäntäpisteitä, joihin kaikki verkkokaapeloinnit yhdistyvät. Numeroimalla jokaisen portin ja linkittämällä sen tiettyyn sijaintiin rakennuksessasi, saat välittömän selkeyden. Minkä tyyppinen kytkentäpaneeli sopii tilanteeseesi?

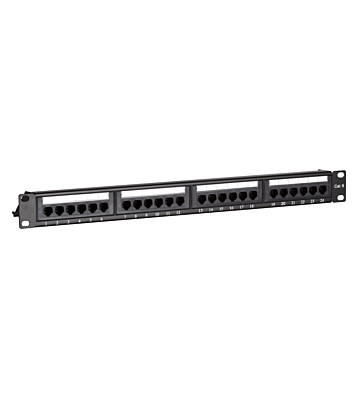

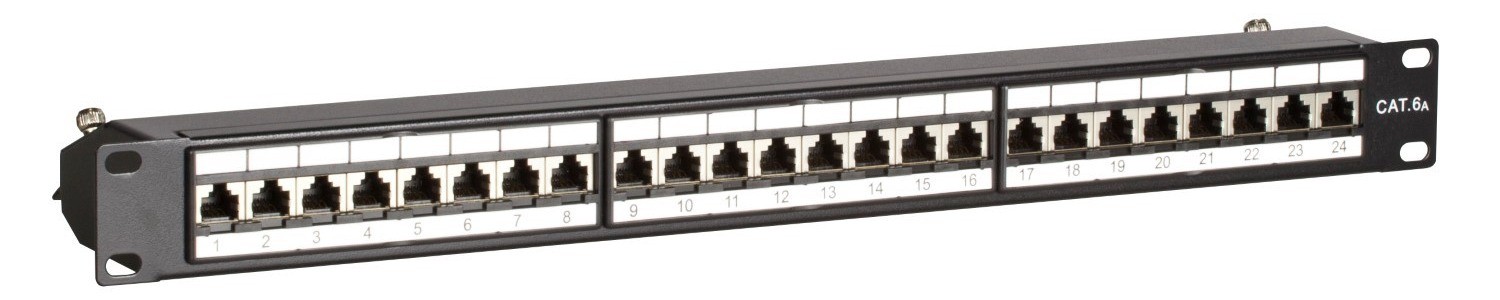

- Vakiokokoiset patch-paneelit: Näissä paneeleissa on kiinteät RJ45-portit etupuolella. Kaapelit kytketään takapuolelle LSA-työkalulla, kun taas etupuolella kytketään patch-kaapelit verkkolaitteisiin. Tämä sopii täydellisesti vakiokokoonpanoihin, joissa tiedät tarkalleen, mitä liitäntöjä tarvitset etukäteen.

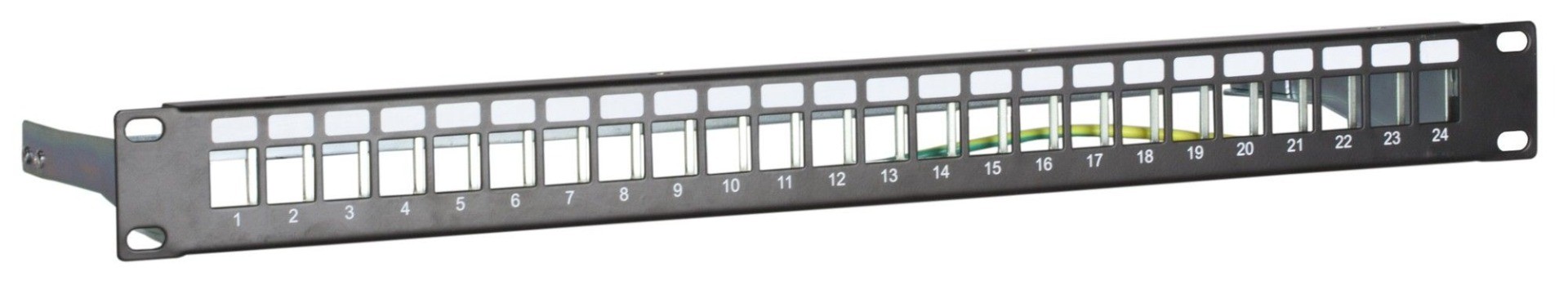

- Keystone-kytkentäpaneelit: Valitse Keystone-kytkentäpaneeli parhaan joustavuuden saavuttamiseksi. Näissä paneeleissa ei vielä ole portteja. Sinä päätät, mitkä Keystone-liittimet asennetaan kytkentäpaneeliin. Voit valita suojatun (STP) tai suojaamattoman (UTP) Keystone-liittimen, CAT5e-, CAT6- tai CAT6a-kaapelin.
Vinkki: Asenna aina kytkentäpaneelit kaapin yläosaan optimaalisen kaapelienhallinnan takaamiseksi.
2. Vähähuoltoisten kytkentäkaappien kaapelienhallinta
Palvelinkaappi, jossa ei ole asianmukaista kaapelinhallintaa, sotkeutuu nopeasti. Ammattimainen kaapelinhallinta ei ainoastaan takaa siistiä ulkonäköä, vaan myös parantaa ilmankiertoa, tehostaa huoltoa ja pidentää kaapeleidesi käyttöikää. Valitse näistä kaapelinhallintaratkaisuista:

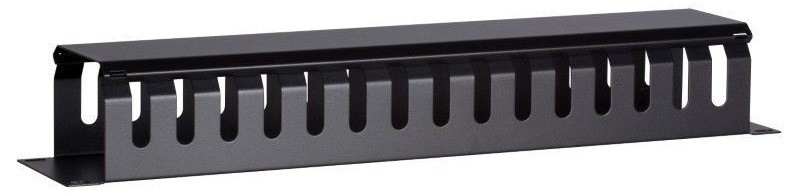

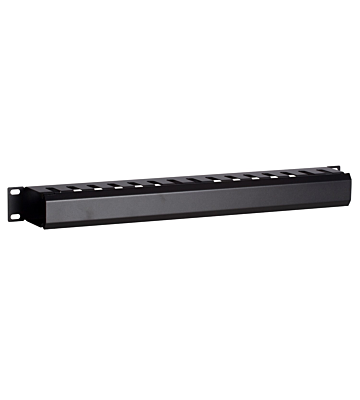

- Vaakasuorat kaapelikourut: ihanteellinen patch-kaapeleiden reititykseen patch-paneelien ja kytkimien välillä
- Pystysuorat kaapelikourut: täydellinen kaapin läpi kulkevien kaapeleiden järjestämiseen
- Kaapelipidikkeet : varmistavat nipujen järjestämisen vahingoittamatta kaapeleita
- Tarranauhanippusiteet: kestävämpiä kuin perinteiset nippusiteet, koska ne ovat uudelleenkäytettäviä ja jakavat paineen kaapeliin paremmin.
Vinkki: Ryhmittele kytkentäkaapelit toiminnon tai osaston mukaan ja käytä eri värejä helpottaaksesi tunnistamista. Käytä lyhyitä kytkentäkaapeleita (25–50 cm) lähellä toisiaan olevien laitteiden välillä. Näin saat entistäkin siistimmän lopputuloksen.
3. Hyllyt erilaisten laitteiden joustavaan säilytykseen
Kaikki verkkolaitteet eivät ole 19-tuumaisia. Tarvitset hyllyjä näille laitteille. Valitse useista eri tyypeistä:
- kiinteät hyllyt : nämä asennetaan pystysuorien pystypalkkien väliin sivulle. Tämän seurauksena näillä hyllyillä on maksimaalinen kantavuus. Kiinteät hyllyt sopivat ihanteellisesti raskaammille laitteille.
- ulosvedettävät hyllyt : täydellinen laitteille, joihin tarvitset säännöllistä pääsyä. Ajattele esimerkiksi palvelimia. Jopa 18 kg:n kantavuudellaan nämä hyllyt helpottavat huoltoa huomattavasti.

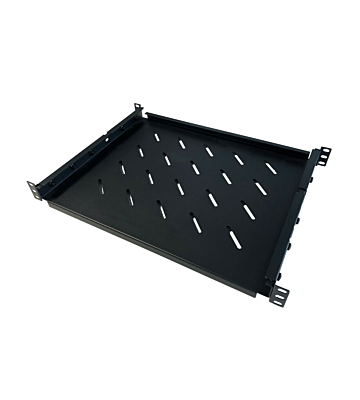

- yleishyllyt -hyllyt: näissä hyllyissä on ulosvedettävät kiinnityspisteet. Näin voit säätää niitä kytkentäkaappisi syvyyden mukaan. Koska yleishyllyissä on neljä kiinnityspistettä, ne tarjoavat suuren kuormituskapasiteetin.
Vinkki: Säilytä tärkeät käyttöohjeet ja arkaluontoiset asiakirjat lukittavissa laatikoissa.
4. Suoja- ja peitepaneelit parantavat ulkonäköä ja lämpötilan hallintaa
Suljet palvelimesi tai kytkentäkaappisi tyhjät tilat tyhjät paneelit -paneelilla. Tämä ei ole vain esteettistä, vaan sillä on myös tärkeä rooli lämpötilan hallinnassa. Ne estävät lämpimän ilman virtaamisen takaisin viileämpiin vyöhykkeisiin. Tämä parantaa merkittävästi tuulettimien ja jäähdytysjärjestelmien tehokkuutta. Valitse oikeanlainen paneeli:
- Umpinaiset peitelevyt: ihanteellinen maksimaaliseen ilmavirran hallintaan jäähdytetyissä palvelinhuoneissa
- Rei'itetyt peitelevyt: paras valinta, jos laitteesi tuottavat paljon lämpöä ja vaativat lisäilmanvaihtoa.
Vinkki: Asenna rei'itetyt peitelevyt lämmöntuottajien yläpuolelle optimaalisen jäähdytyksen takaamiseksi. Saatavilla olevat korkeudet vaihtelevat 0,5U:sta 6U:hun, joten voit täyttää minkä tahansa tilan.
Rakenna oma verkkokaappisi: Vaiheittainen opas oman verkkokaappisi luomiseen
Harkitsetko kytkentäkaapin rakentamista itse? Oikean tiedon ja osien avulla se on varmasti mahdollista. Aloita valitsemalla sopiva 19-tuumainen ratkaisu. Avoimet reletelineet ovat erinomainen vaihtoehto tähän. Nämä 19-tuumaiset kehykset ovat pyörillä ja ne voidaan helposti sijoittaa olemassa olevaan kaappiin tai huoneeseen.
Kun rakennat itse kytkentäkaappia, kiinnitä erityistä huomiota riittävän tilan varmistamiseen tulevia laajennuksia varten. Varaa vähintään 30 % lisäkapasiteettia. Tee-se-itse-kytkentäkaappia varten kannattaa harkita myös hyvää ilmanvaihtojärjestelmää. Avoimen telineen etuna on kaikkien komponenttien saavutettavuus kaikilta puolilta. Tämä helpottaa asennusta ja huoltoa.
Optimaalisen kytkentäkaappien sijoittelun tarkistuslista
✓ kytkentäpaneelit - järjestelmällinen verkkokaapelointi selkeällä merkintärakenteella
✓ kaapelien hallinta - strukturoidut ja niputetut kaapelit helppoa huoltoa varten
✓ hyllyt - strategisesti sijoitettu laitteille, joiden koko ei ole 19 tuumaa
✓ tyhjät paneelit - ammattimainen viimeistely ja optimaalinen ilmankierto
Suosittuja tuotteita kytkentäkaappien varustamiseen
Hyvin konfiguroitu 19-tuumainen kytkentäkaappi tai palvelinkaappi ei ainoastaan säästä huoltoaikaa, vaan myös pidentää arvokkaiden verkkolaitteiden käyttöikää. Noudata näitä ohjeita ja muunna verkkosi virtaviivaiseksi ja ammattimaiseksi IT-infrastruktuuriksi.
