Kytkentäpaneelin kytkeminen on tärkeä osa verkkoasennusta. Kytkentäpaneelin avulla kytket laitteita verkkoon. Tässä artikkelissa luet neljä vaihetta, jotka sinun on noudatettava suojatun ja suojaamattoman kytkentäpaneelin oikein kytkemiseksi.
Miten patch-paneeli toimii?
Kytkentäpaneeli on litteä paneeli, jossa on useita portteja edessä ja takana. Sitä käytetään eri lähteistä tulevien kaapeleiden hallintaan ja niiden reitittämiseen eri kohteisiin. Esimerkiksi kytkentäpaneelia voidaan käyttää kytkentäkaappien kaapelointiin. Sisääntulevat kaapelit on kiinnitetty paneelin takaosaan, kun taas etuosan portteja käytetään lähtöinä RJ45-liittimillä varustetuille kytkentäkaapeleille, jotka menevät esimerkiksi älytelevisioon, PlayStationiin tai kannettavaan tietokoneeseen.
Kytkentäpaneelin avulla voit helposti järjestää, jäljittää ja ylläpitää kaapeleita, mikä parantaa verkon suorituskykyä ja vähentää seisokkiaikoja. Tässä tietoartikkelissa näytämme kuvien avulla, kuinka kytkeä kytkentäpaneeli oikein.
Huomaa: kytkentäpaneeli voi näyttää erilaiselta luokittain (Cat 5e, 6, 6a tai 7). Näin voi olla myös sinun tapauksessasi, mutta toimenpiteet ovat samat kaikille kytkentäpaneelityypeille.
Liitätkö asennuskaapelisi suojattuun kytkentäpaneeliin (STP tai FTP)?
Napsauta sitten tästä ja siirry vaiheittaiseen suunnitelmaan tämän yhteyden muodostamiseksi.
Vaihe 1: valmistelu

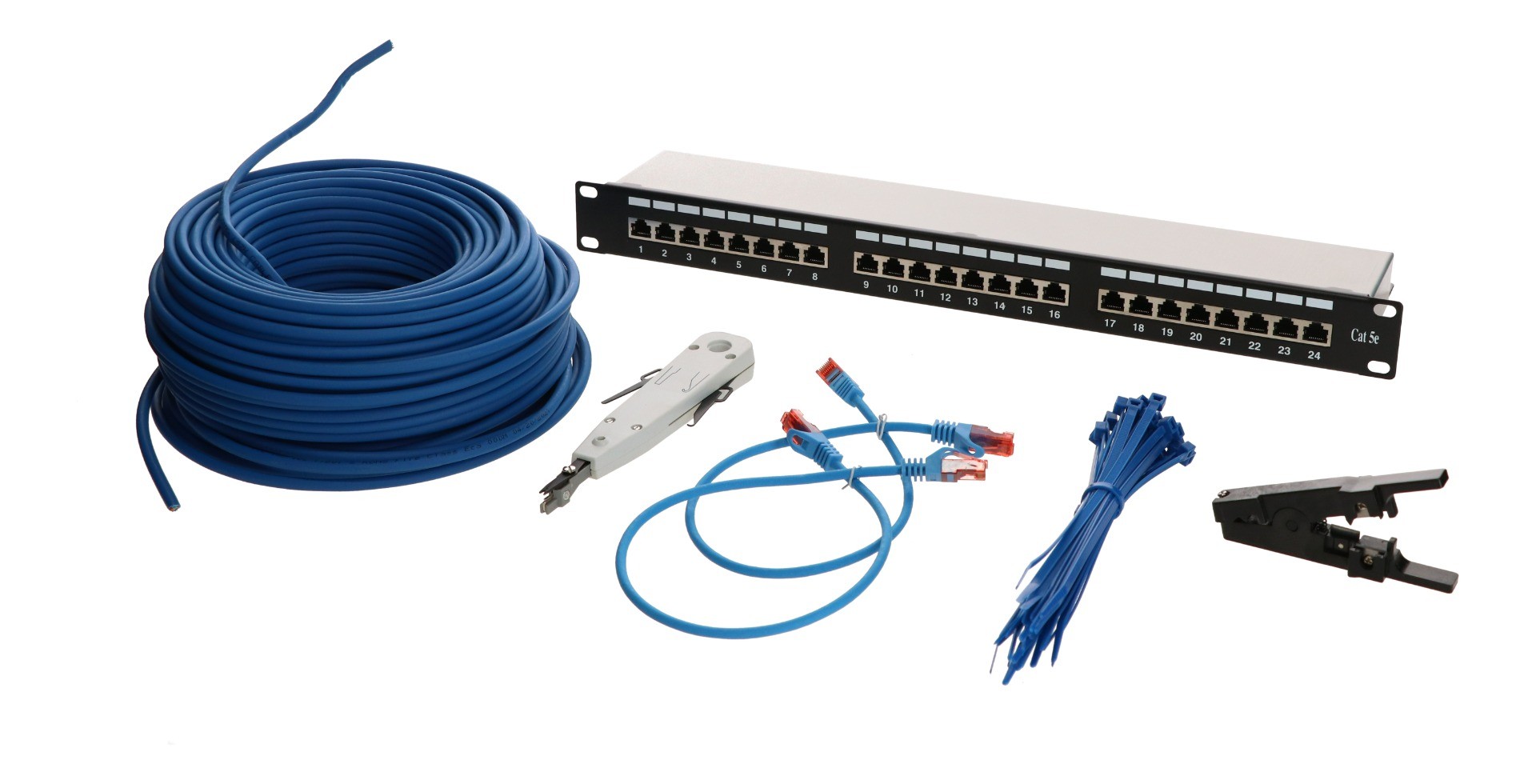

Haluat asentaa kytkentäpaneelin kytkentäkaappiin. Kerää kaikki tarvittavat välineet työasemalle. Tarvitset seuraavat:
- UTP-kytkentäpaneeli

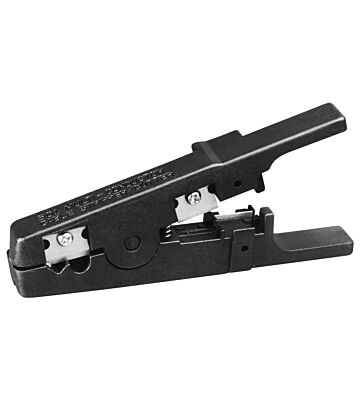

- kaapelinkuorintatyökalu

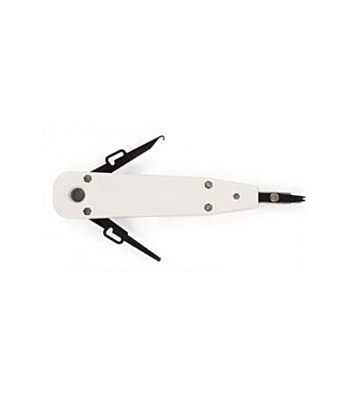

- LSA-pihdit
- Danicom Cat 5e, 6, 6a tai 7 UTP-kaapeli kelalla (jäykkä)

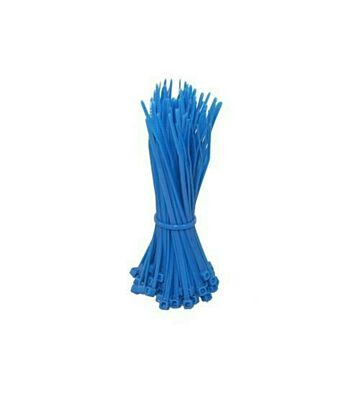

- nippusiteet
- valinnainen: patch-kaapelit
Huomaa: varmista, että kytkentäpaneeli on samaa luokkaa kuin asennus- ja kytkentäkaapeli(t). Tämä luo parhaan mahdollisen yhteyden kytkentäkaappia kytkettäessä.
Vaihe 2: Kaapeleiden katkaiseminen

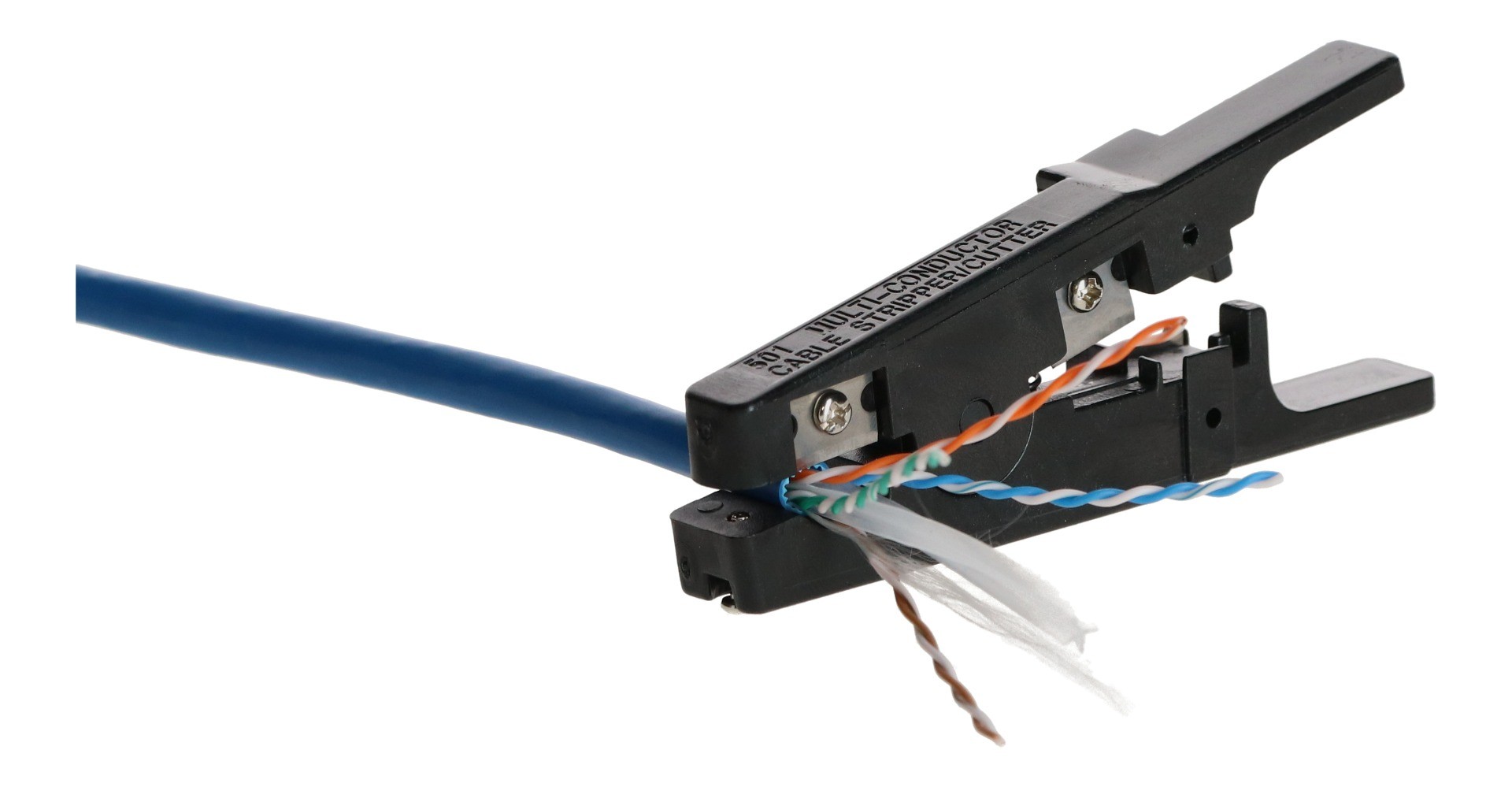

Heti kun sinulla on kaikki tarvittavat tarvikkeet työpaikalla, aloita toinen vaihe: kaapelin leikkaaminen. Voit helposti katkaista kaapelin kuorintatyökalulla. Ota jäykkä kaapeli kelalta, kuori sitä noin 6 cm matkalta ja poista sitten nailonlanka. Varmista, että kaapelin koodaus pysyy näkyvissä. Työskenteletkö useiden asennuskaapeleiden kanssa? Varmista sitten, että leikkaat kaikki kaapelit saman pituisiksi.
Vaihe 3: Asennuskaapelin kytkeminen
Tässä vaiheessa kytket asennuskaapelin kytkentäpaneeliin. Euroopassa käytämme liitäntöihin B-normia. B-normi määrittää kaapeleiden värijärjestyksen. Järjestys on esitetty alla.
Viimeistely eurooppalaisen B-standardin mukaisesti

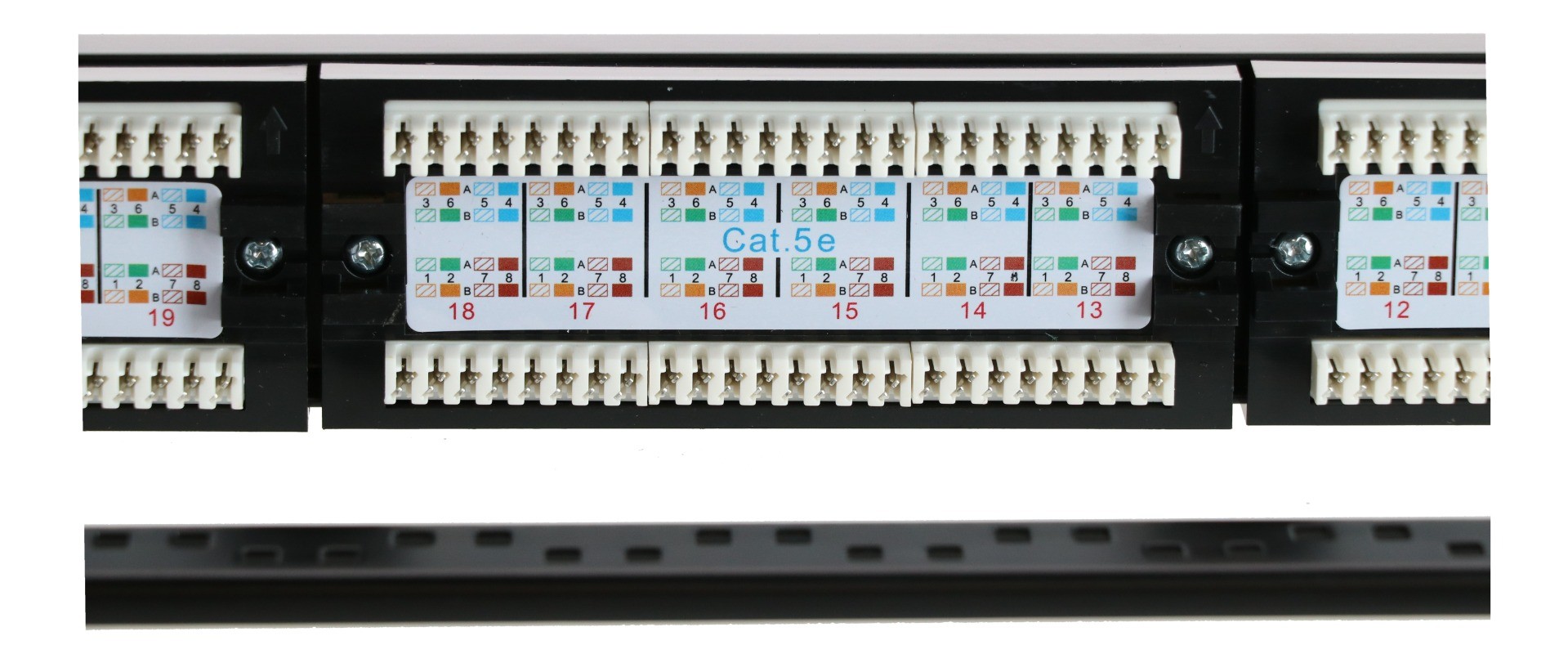

Eurooppalainen B-standardi ( EN 50173-1 ) antaa ohjeita verkkojen asentamiseen ja hallintaan. Tämä standardi varmistaa korkealaatuisen verkon. Koska kaikki laitteet Euroopassa on kytketty tämän standardin mukaisesti, voit olla varma, että asennus on turvallinen ja tehty oikein. Näet myös kirjaimen ' A ' kytkentäpaneelissa. Tämä tarkoittaa A-standardia. Tämä on toinen tapa kytkeä kytkentäpaneeli, mutta sitä ei suositella.

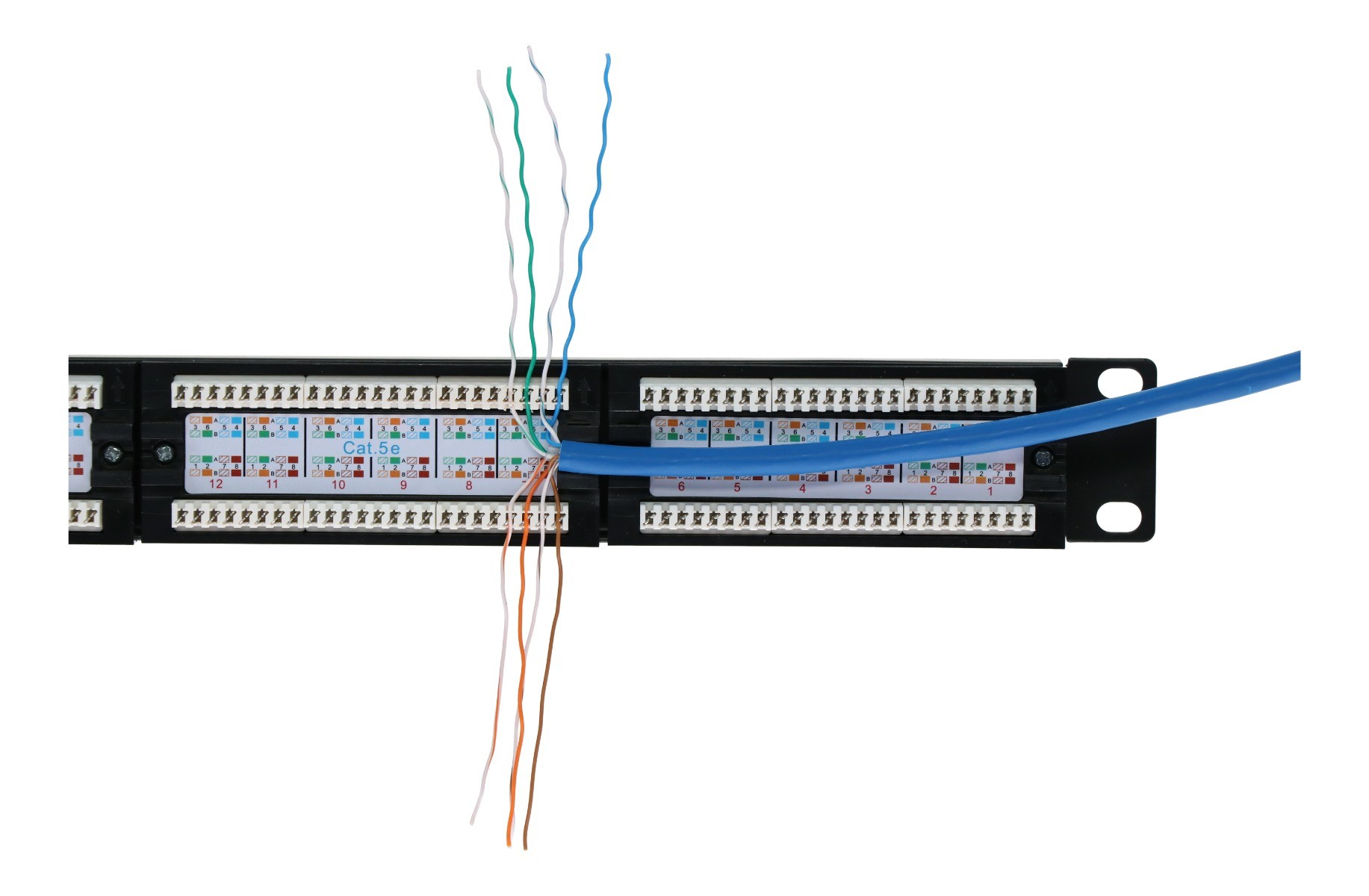

Aseta johtoparit oikeassa värijärjestyksessä kytkentäpaneelin uriin.
Työskenteletkö useiden asennuskaapeleiden kanssa? Työskentele aina oikealta vasemmalle, jotta uudet asennuskaapelit menevät päällekkäin aiempien kaapeleiden kanssa. Tällä tavoin aiemmin kytketyt kaapelit eivät ole uusien kaapeleiden kytkemisen tiellä.
Kierrä nyt johtojen ylimääräinen pituus yhteen LSA-pihdeillä sillä puolella, josta katkaiset ne seuraavassa vaiheessa.
Vaihe 4: viimeistely LSA-pihdeillä

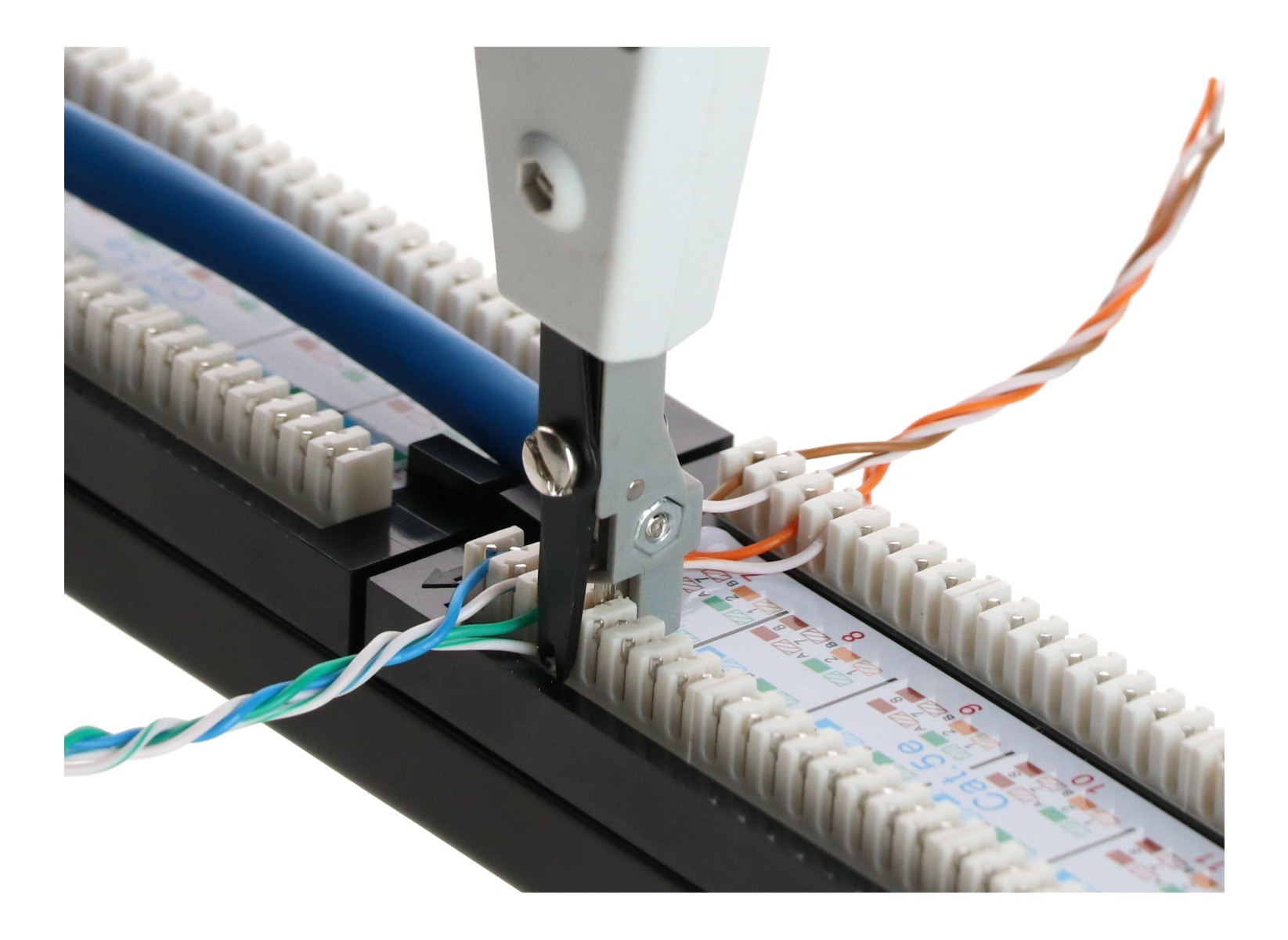

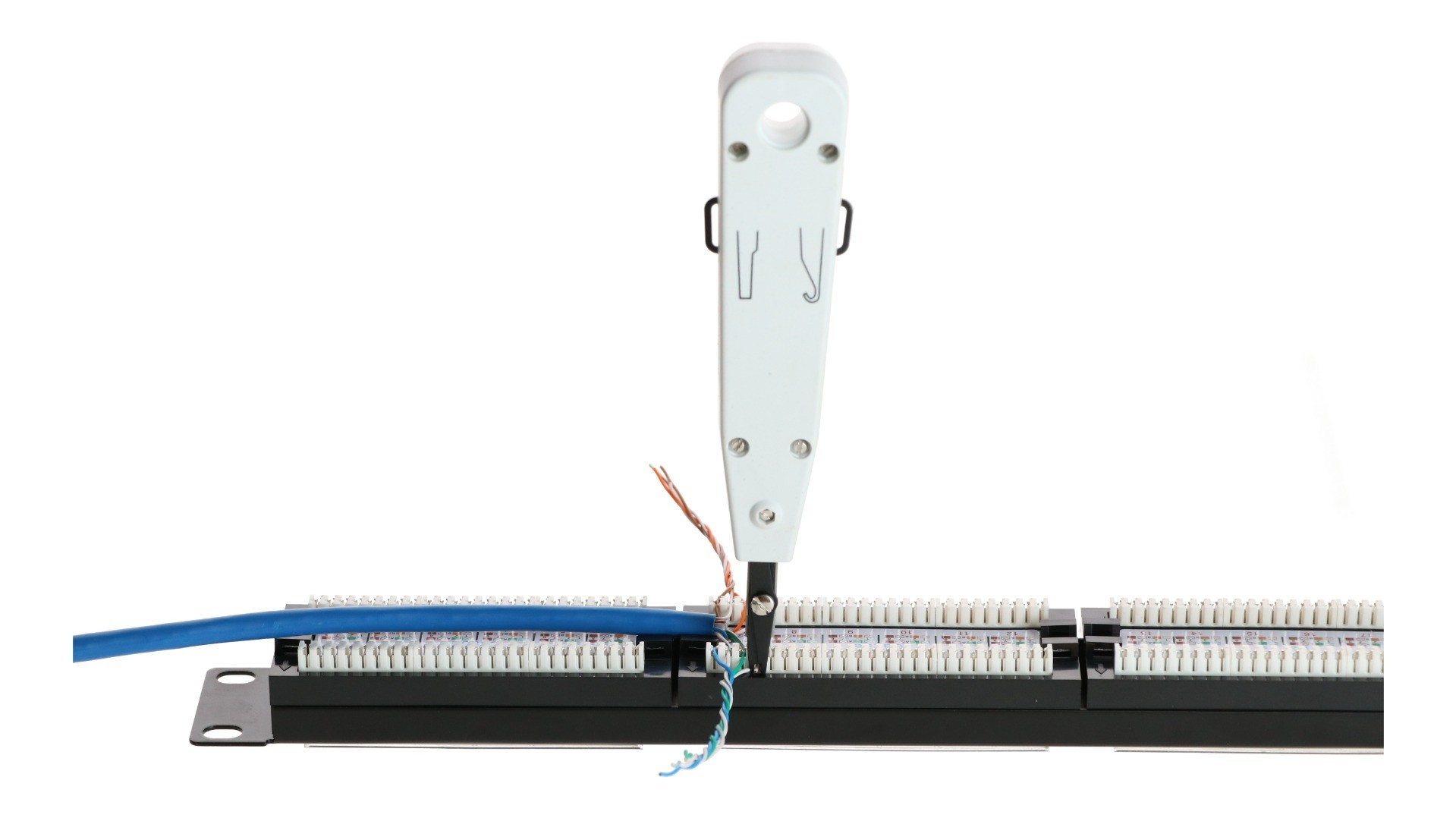

Ota LSA-pihdit . Paina johdot näillä pihdeillä oikein kytkentäpaneelin kosketuspisteisiin. Tee tämä varovasti, sillä tämä varmistaa liitoksen. Huomautus: varmista, että mustat sakset ovat urien ulkopuolella, jotta leikkaat asennuskaapelin oikealta puolelta.
Vaihe 5: Asennuskaapelin kiinnittäminen ja niputtaminen
Olet melkein saanut asennuksen kytkentäpaneeliin valmiiksi. Viimeisenä vaiheena sinun on piilotettava asennuskaapeli siististi. Tähän on kaksi tapaa.

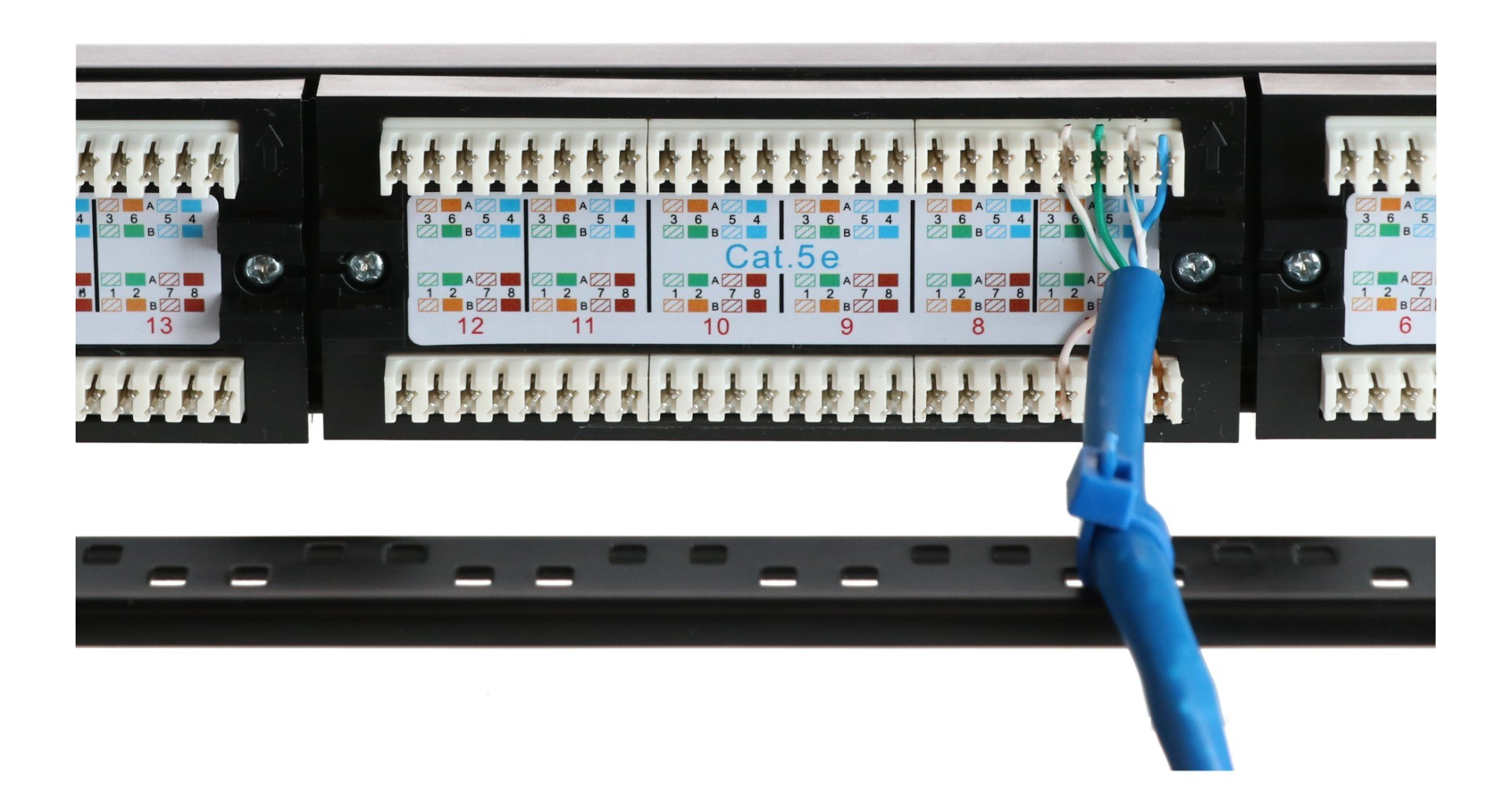

1. Voit kiinnittää jokaisen kaapelin erikseen kytkentäpaneelin takaosaan. Kiinnitä kaapelinippu mukana toimitettuun kaapelikiinnikkeeseen nippusiteillä.

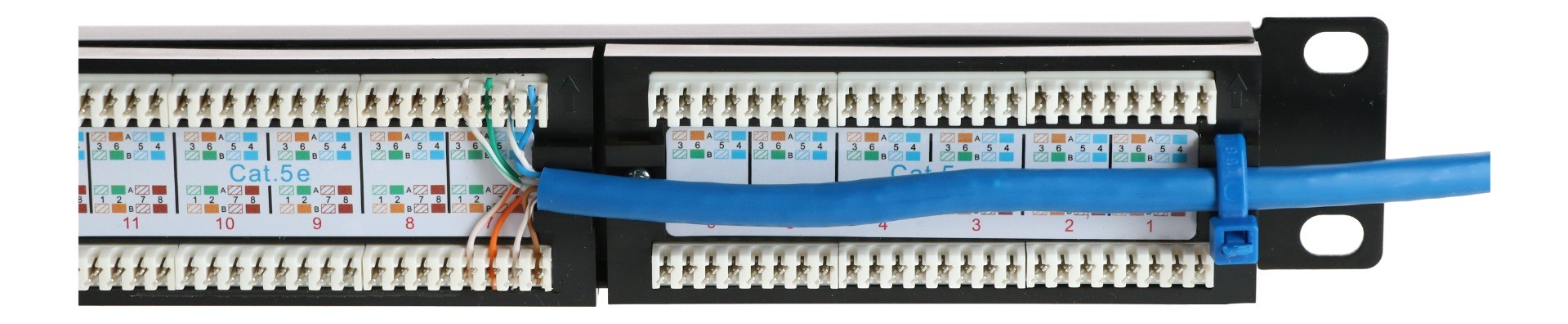

2. Toinen vaihtoehto sopii erityisen hyvin, jos käytät useita asennuskaapeleita ja haluat piilottaa ne yhdeksi yksiköksi esimerkiksi kaapelikanavaan. Niputa kaapelit yhteen vasemmalle tai oikealle. Kiinnitä sitten kaikki kaapelit yhteen nippusiteellä.
Viimeisenä vaiheena kytke tarvittavat kytkentäkaapelit kytkentäpaneelin toisella puolella oleviin oikeisiin portteihin muodostaaksesi yhteyden laitteisiin. Olet nyt asentanut asennuskaapelin kytkentäpaneeliin!
STP- tai FTP-kytkentäpaneelin kytkeminen
Aiotko kytkeä suojatut asennuskaapelit ja suojatun kytkentäpaneelin? Noudata sitten alla olevia ohjeita.
Vaihe 1: valmistelu
Varmista, että keräät kaikki tarvikkeet. Tarvitset tätä:
- STP- tai FTP-kytkentäpaneeli
- kaapelinkuorintatyökalu
- LSA-pihdit
- Danicom CAT 5e, 6, 6a tai 7(S)/FTP -kaapeli rullalla (jäykkä)
- nippusiteet
- valinnainen: patch-kaapelit
Huomaa: varmista, että kytkentäpaneeli on samaa luokkaa kuin asennus ja kytkentäkaapeli(t). Tämä luo parhaan mahdollisen yhteyden.
Vaihe 2: Kaapeleiden katkaiseminen

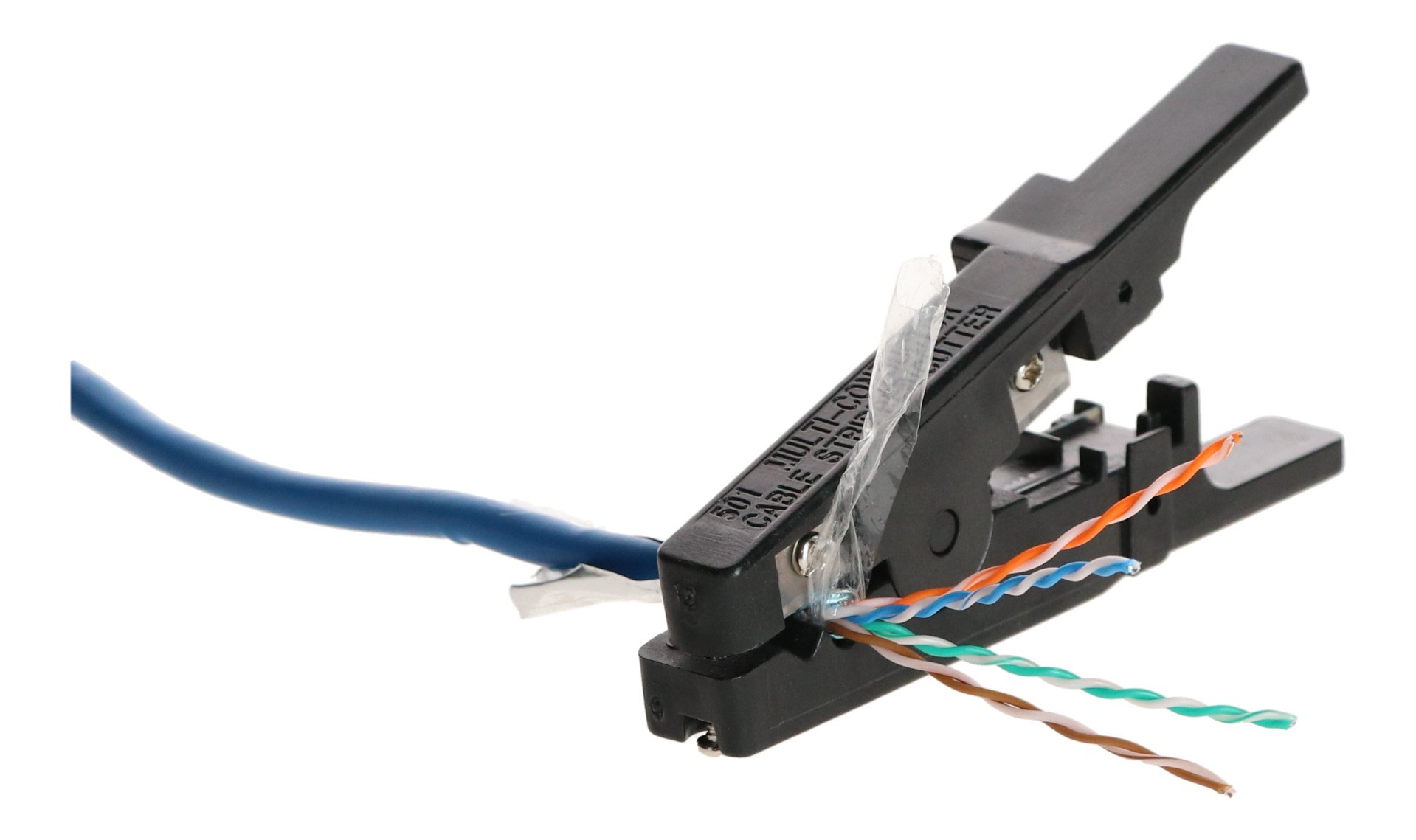

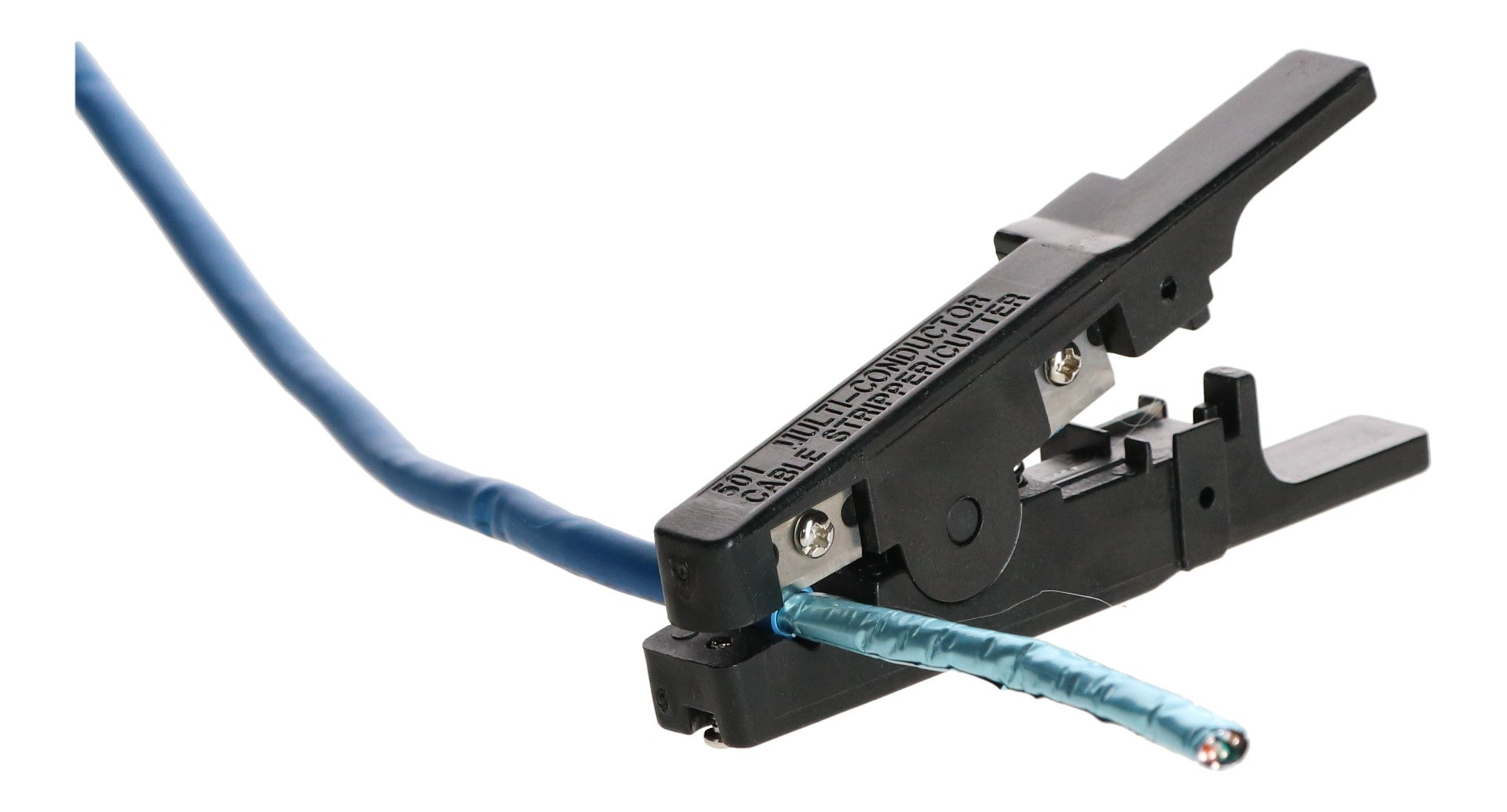

Ota jäykkä asennuskaapeli kelalta, kuori sitä noin 6 cm matkalta kaapelinkuorijalla ja taita alumiinifolio taaksepäin. Poista sitten muovikalvo (jos sellainen on) ja kiedo maadoitusjohto taitetun alumiinifolion ympärille.
Vaihe 3: Asennuskaapelin kytkeminen

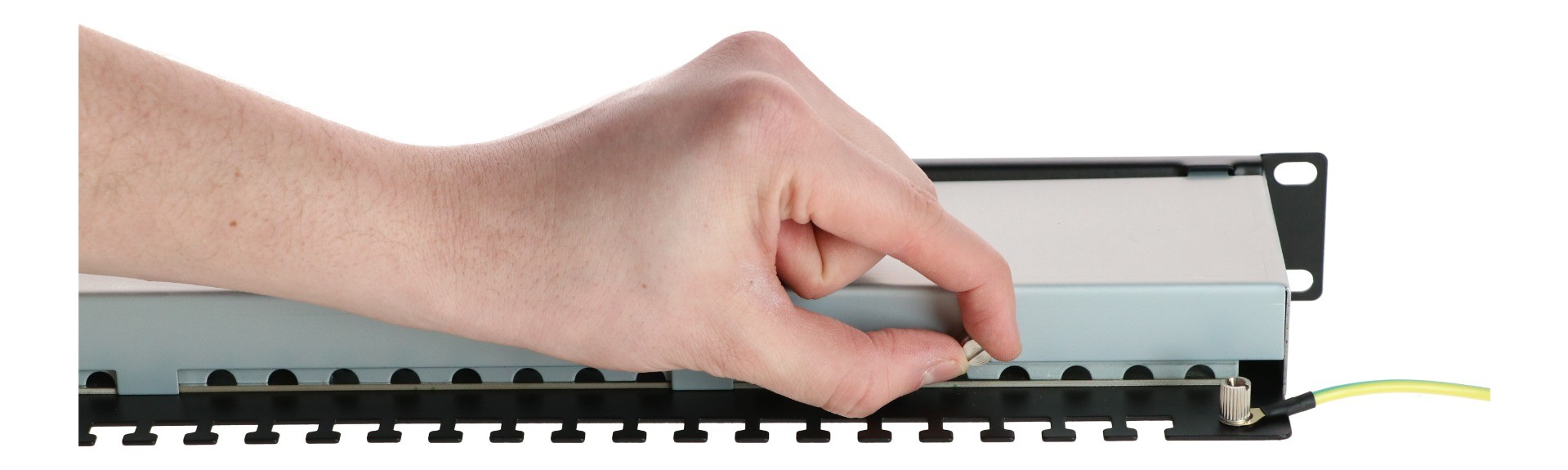

Ota kytkentäpaneeli ja aseta se eteesi niin, että kytkentäportit osoittavat poispäin sinusta. Poista seuraavaksi suojakansi. Irrota ruuvit tätä varten.

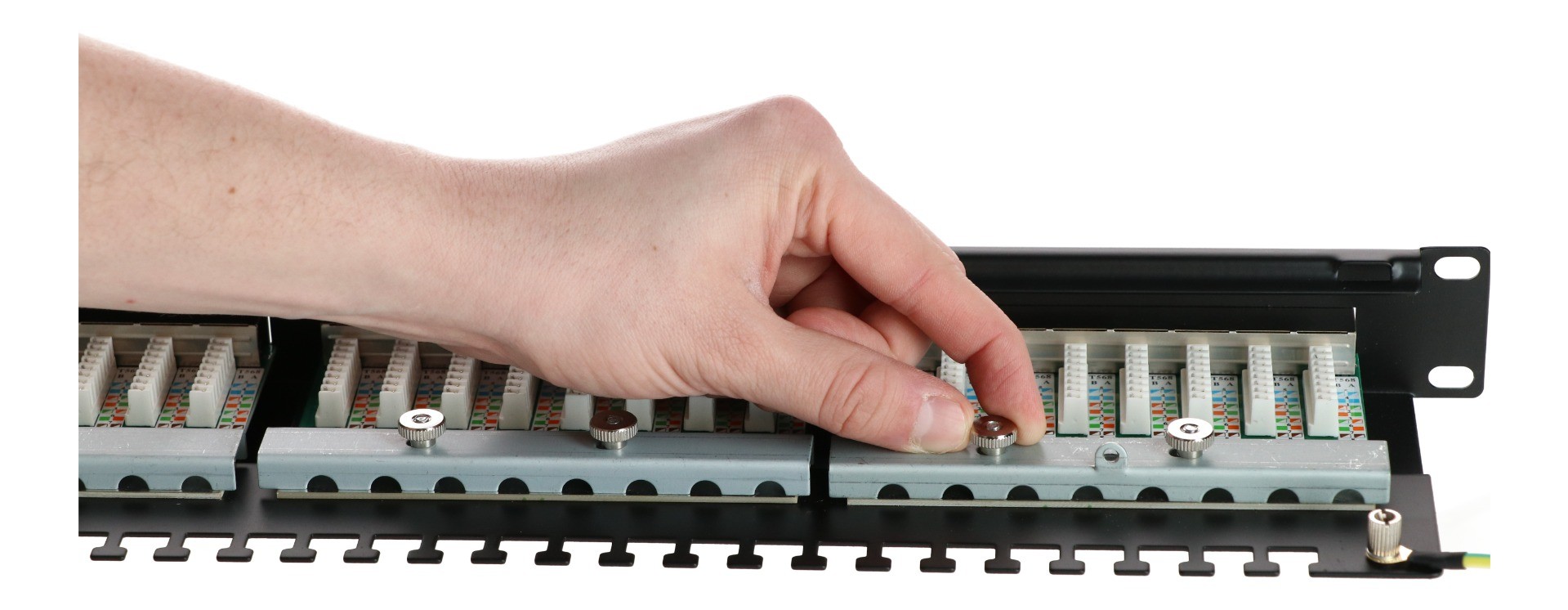

Irrota myös kaapelikiinnike.

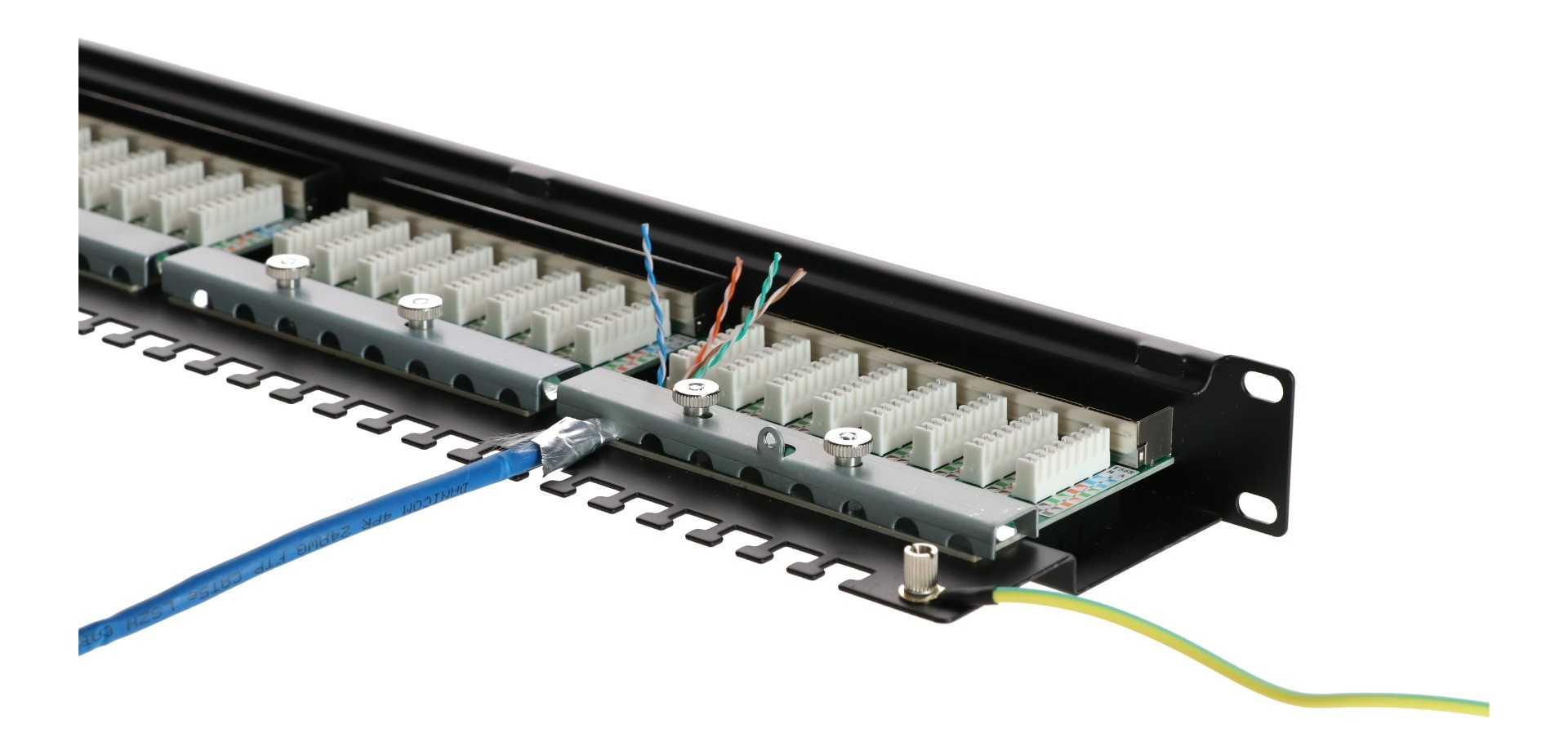

Aseta kaapeli, jonka ympärille olet kiertänyt maadoitusjohtimen, kaapelikiinnikkeen alle ja ruuvaa se tiukasti kiinni. Poista ylimääräinen alumiinifolio.
Kytke nyt asennuskaapeli kytkentäpaneeliin. Euroopassa käytämme liitännöissä B-normia. B-normi määrittää kaapeleiden värijärjestyksen. Voit nähdä tämän järjestyksen myös kytkentäpaneelissasi.
Viimeistely eurooppalaisen B-standardin mukaisesti
Eurooppalainen B-standardi ( EN 50173-1 ) antaa ohjeita verkkoasennukseen. Koska kaikki laitteet Euroopassa on kytketty tämän standardin mukaisesti, voit olla varma, että asennus on turvallinen ja tehty oikein. Patch-paneelissa näkyy myös kirjain ' A '. Tämä tarkoittaa A-standardia. Tämä on toinen tapa kytkeä patch-paneeli, mutta tätä menetelmää ei suositella.
Lue lisää eurooppalaisesta B-standardista ja värijärjestyksestä.
Vaihe 4: viimeistely LSA-pihdeillä

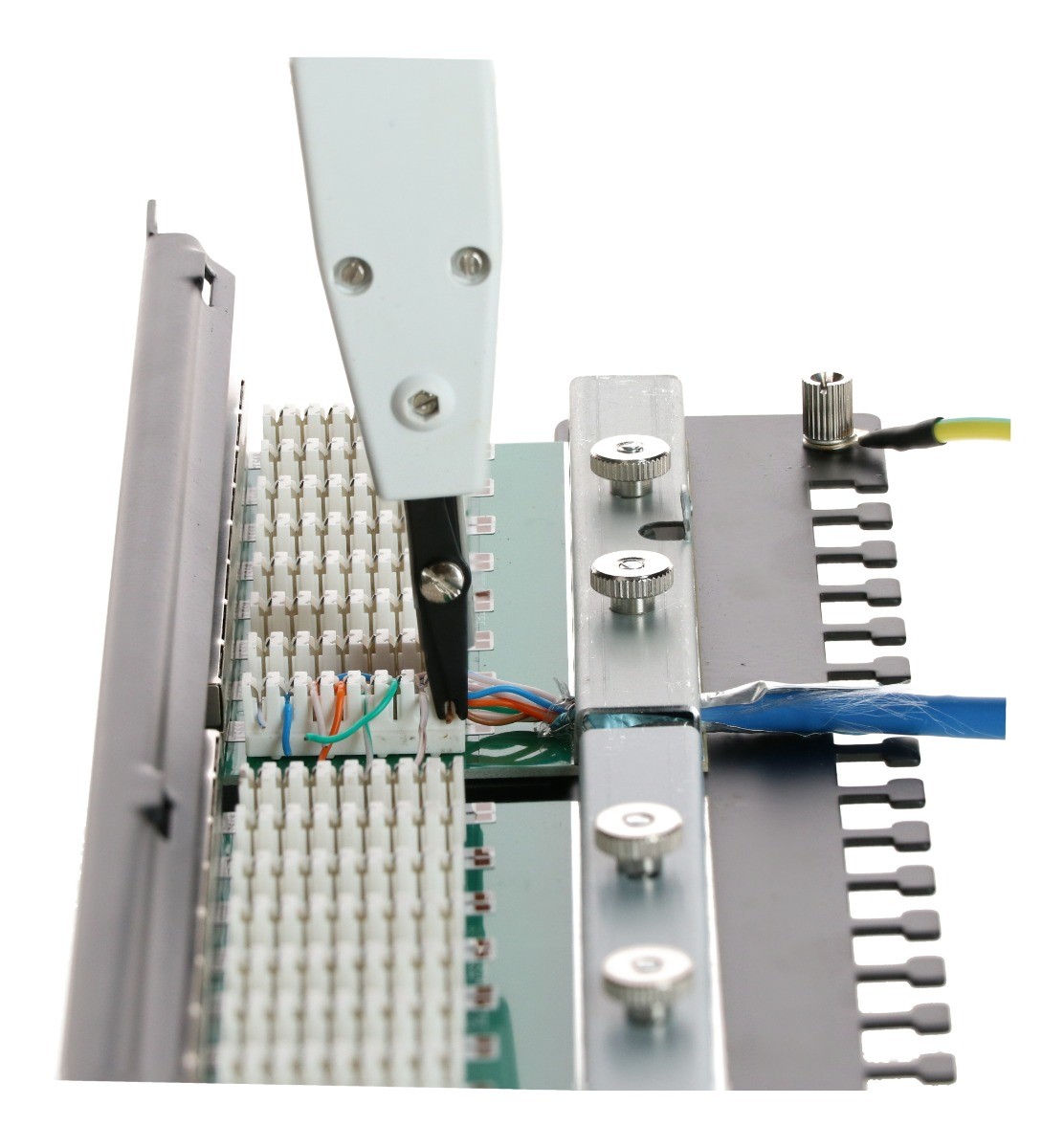

Ota LSA-pihdit . Paina pihtien avulla johdot oikein kytkentäpaneelin kosketuspisteisiin. Tee tämä tarkasti, sillä se varmistaa liitoksen. Huomautus: varmista, että mustat sakset ovat urien ulkopuolella, jotta leikkaat asennuskaapelin oikealta puolelta.
Vaihe 5: Asennuskaapelin kiinnittäminen

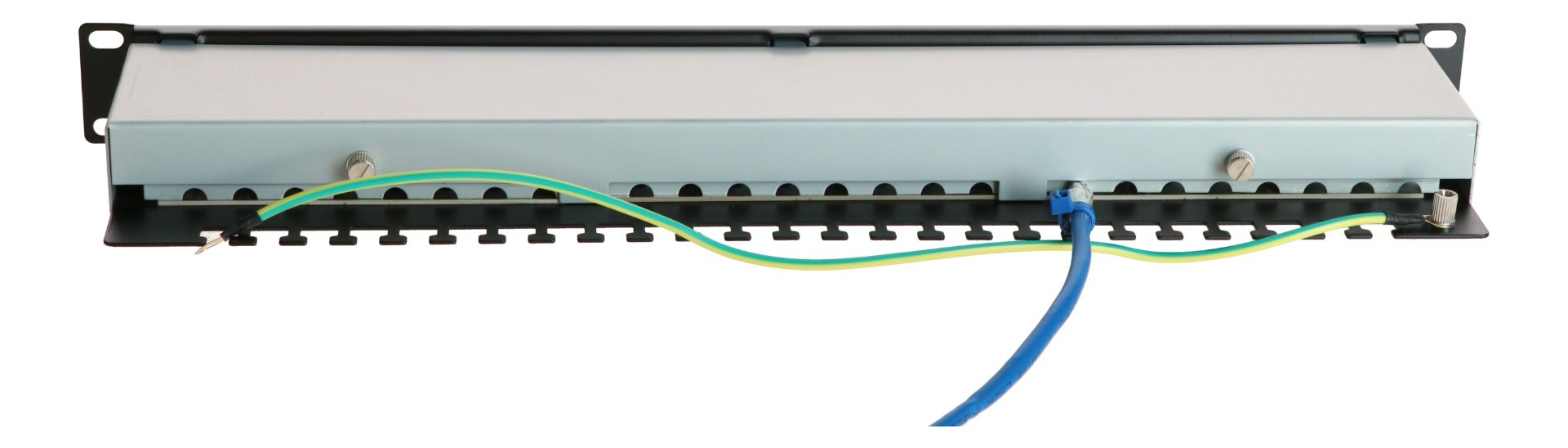

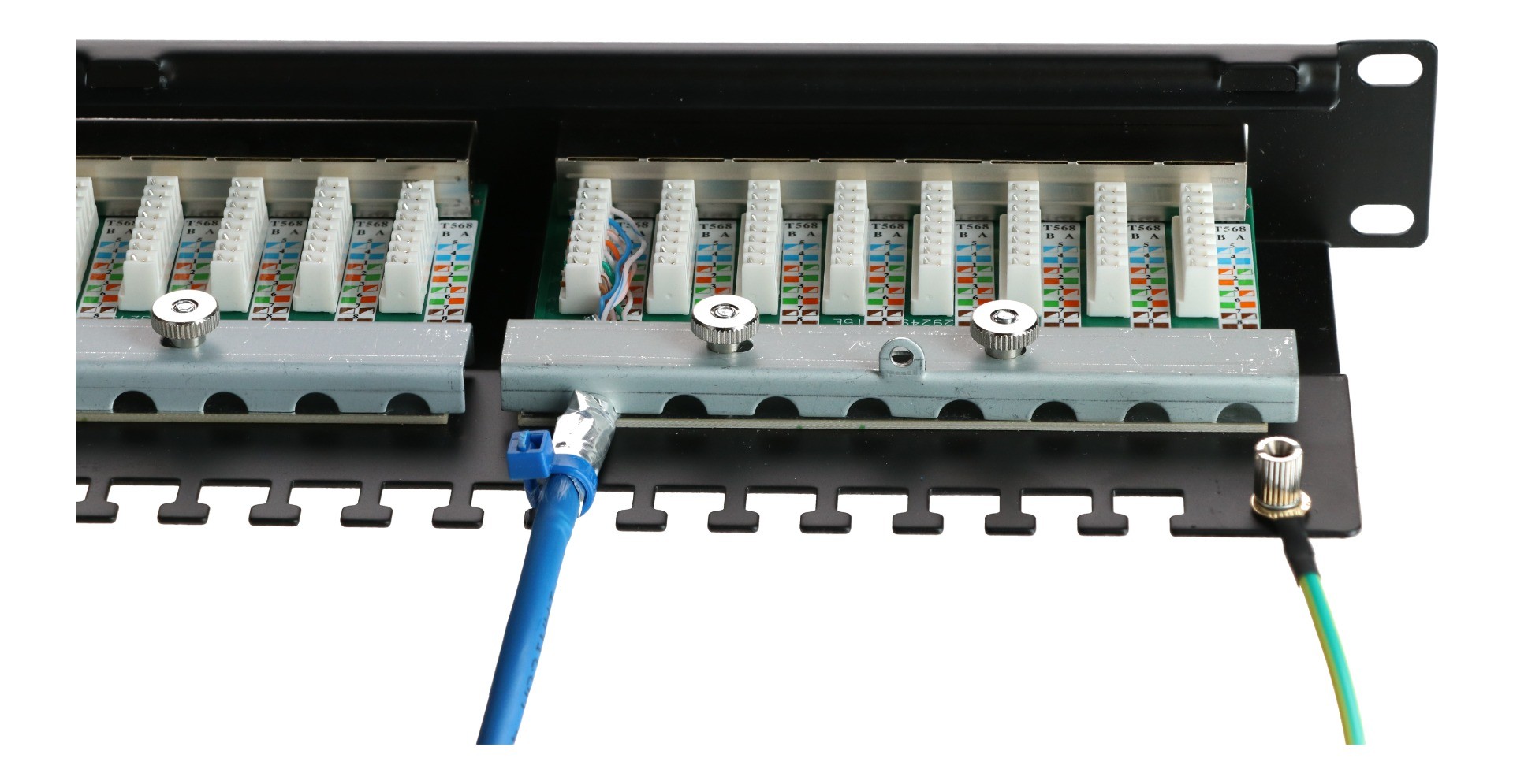

Kiinnitä seuraavaksi kaapeli nippusiteellä ja ruuvaa kansi takaisin kiinni. Tarvittaessa voit kytkeä maadoitusjohtimen kytkentäpaneelin maadoituspisteeseen.
Aseta nyt suojakansi takaisin liitäntäpaneeliin.
Viimeisenä vaiheena kytke tarvittavat kytkentäkaapelit kytkentäpaneelin toisella puolella oleviin oikeisiin portteihin muodostaaksesi yhteyden laitteisiin. Olet nyt asentanut asennuskaapelin suojattuun kytkentäpaneeliin!
