Vedä UTP-kaapelit reitittimestä, kytkimestä tai kytkentäpaneelista kaikkiin huoneisiin, joissa haluat vakaan internetin. Pistorasiassa on LSA-liuska, johon kaapeli päätetään. Tähän on parasta käyttää jäykkää kaapelia. Tässä artikkelissa opit vaihe vaiheelta, kuinka verkkokaapeli päätetään pistorasiaan vakaan verkon luomiseksi. Alla olevat vaiheet koskevat yhdenmukaisesti kaikenlaisia verkkokaapeleita, eli UTP- ja (S)FTP-kaapeleita.

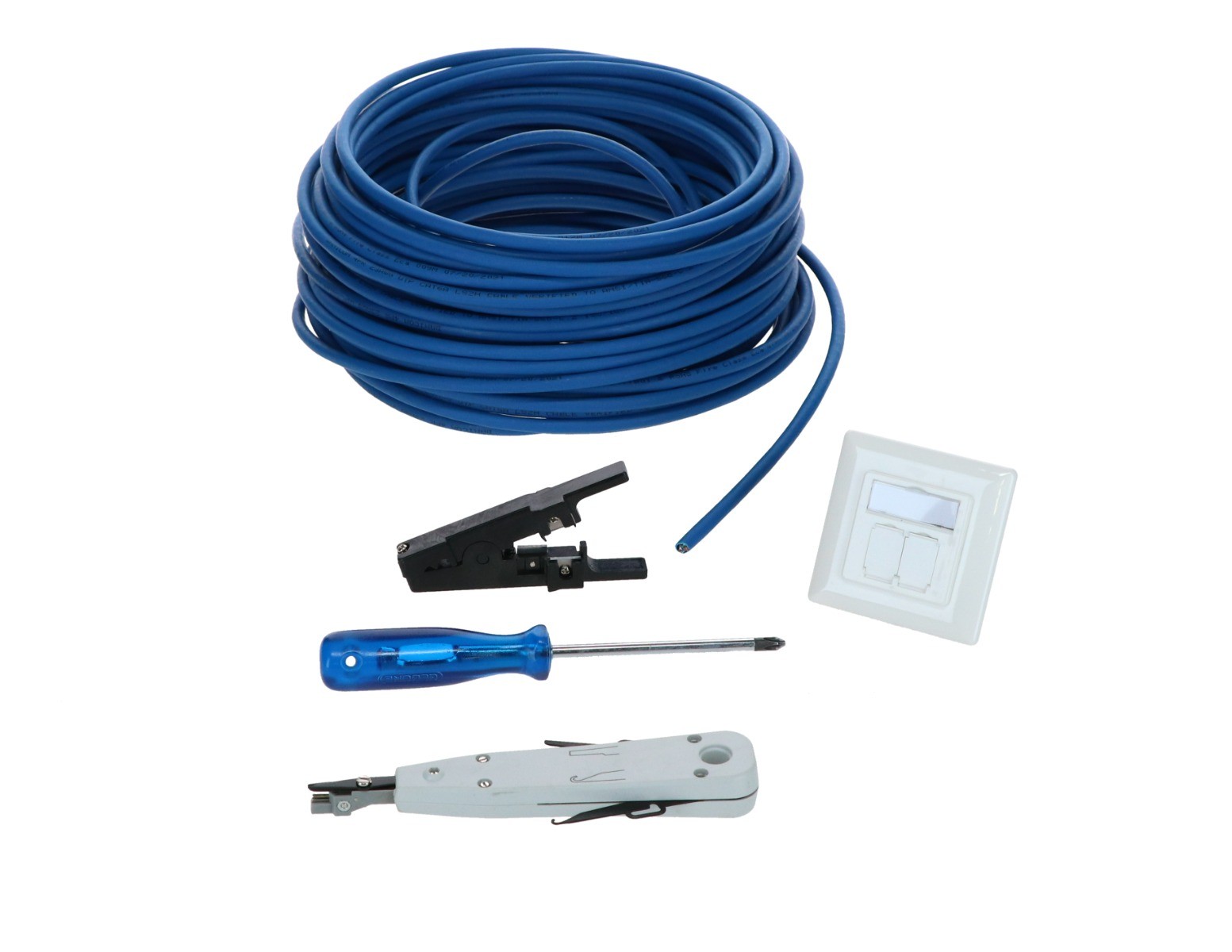

Tarvitset tätä
Varmista, että sinulla on alla luetellut materiaalit yhdessä, ennen kuin aloitat UTP-kaapelin kytkemisen pistorasiaan.
- Danicom Cat5-, 6-, 6a- tai 7-kaapelikela, 100 % kuparia, jäykkä UTP- tai FTP-kaapeli.
- yksi tai useampi Cat5-, 6- tai 6a- pistorasiat . Varmista, että pistorasiassa on sama luokitus (Cat5, 6 tai 6a) ja suojaus (UTP tai (S)FTP) kuin liitettävät UTP-kaapelit. Tämä on välttämätöntä vahvan ja vakaan internet-signaalin saamiseksi. Valitse suojattuja kaapeleita ja pistorasioita aina, kun kaapelit kulkevat muiden asennuskaapeleiden, esimerkiksi koaksiaalikaapeleiden, rinnalla. Suojatut kaapelit estävät signaalihäiriöitä.
- Kelalla olevalle Cat7-kaapelille riittää luokan 6a pistorasia.
- kaapelinkuorija
- LSA-pihdit (painotyökalu)
- pieni ruuvimeisseli

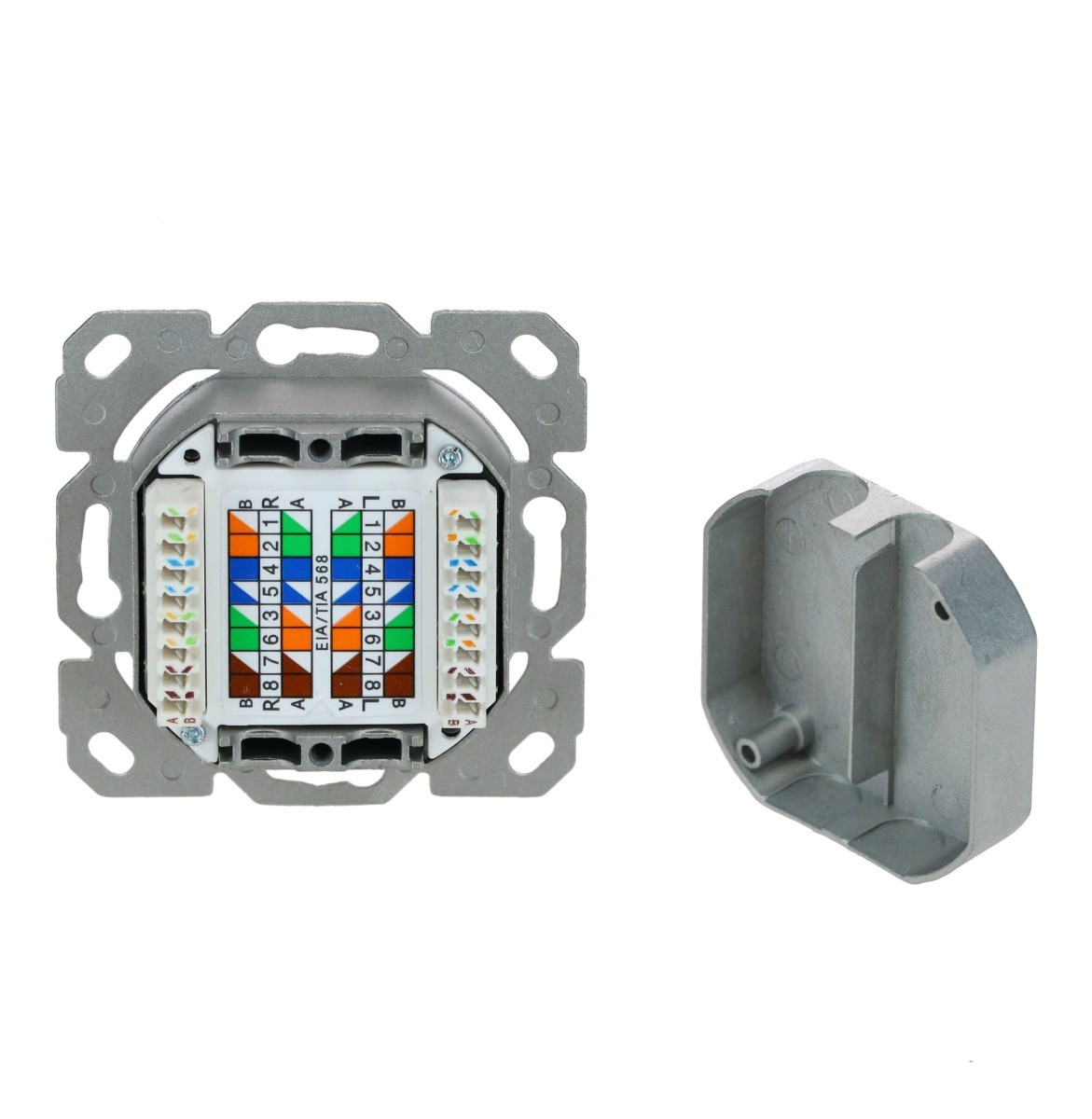

Vaihe 1: Irrota pistorasia
Irrota kansi seinäpistorasiasta.
Katso myös yksityiskohtainen selityksemme värijärjestyksestä.
Vaihe 2: Kuori UTP-kaapeli kuorintatyökalulla
Ota johdonkuorija ja poista kaapelin/kaapeleiden kuori noin 6 senttimetrin matkalta. Poista läpinäkyvä muoviristi, jos sellainen on.
Kun olet tehnyt tämän, näet selvästi neljä paria johtoja.
1: valkoinen-sininen ja sininen
2: valko-oranssi ja oranssi
3: valkovihreä ja vihreä
4: valko-ruskea ja ruskea

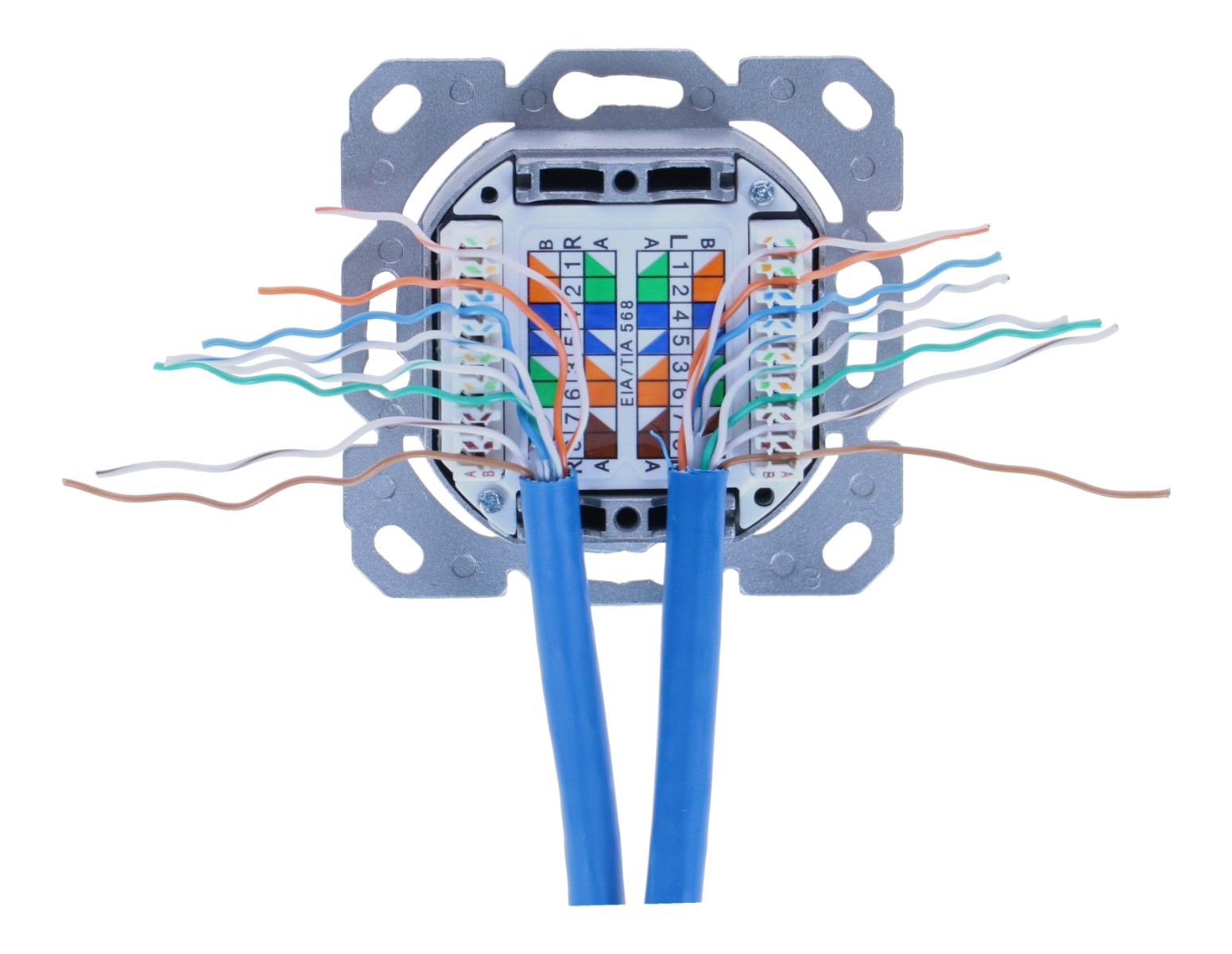

Vedä nyt johdot LSA-liuskan uriin suositellun värijärjestyksen mukaisesti (eurooppalainen B-standardi). Haluatko, että molemmat pistorasian portit toimivat? Käytä sitten kahta UTP-kaapelia asennuksen aikana. Noudata tuotteessa ilmoitettua värijärjestystä.

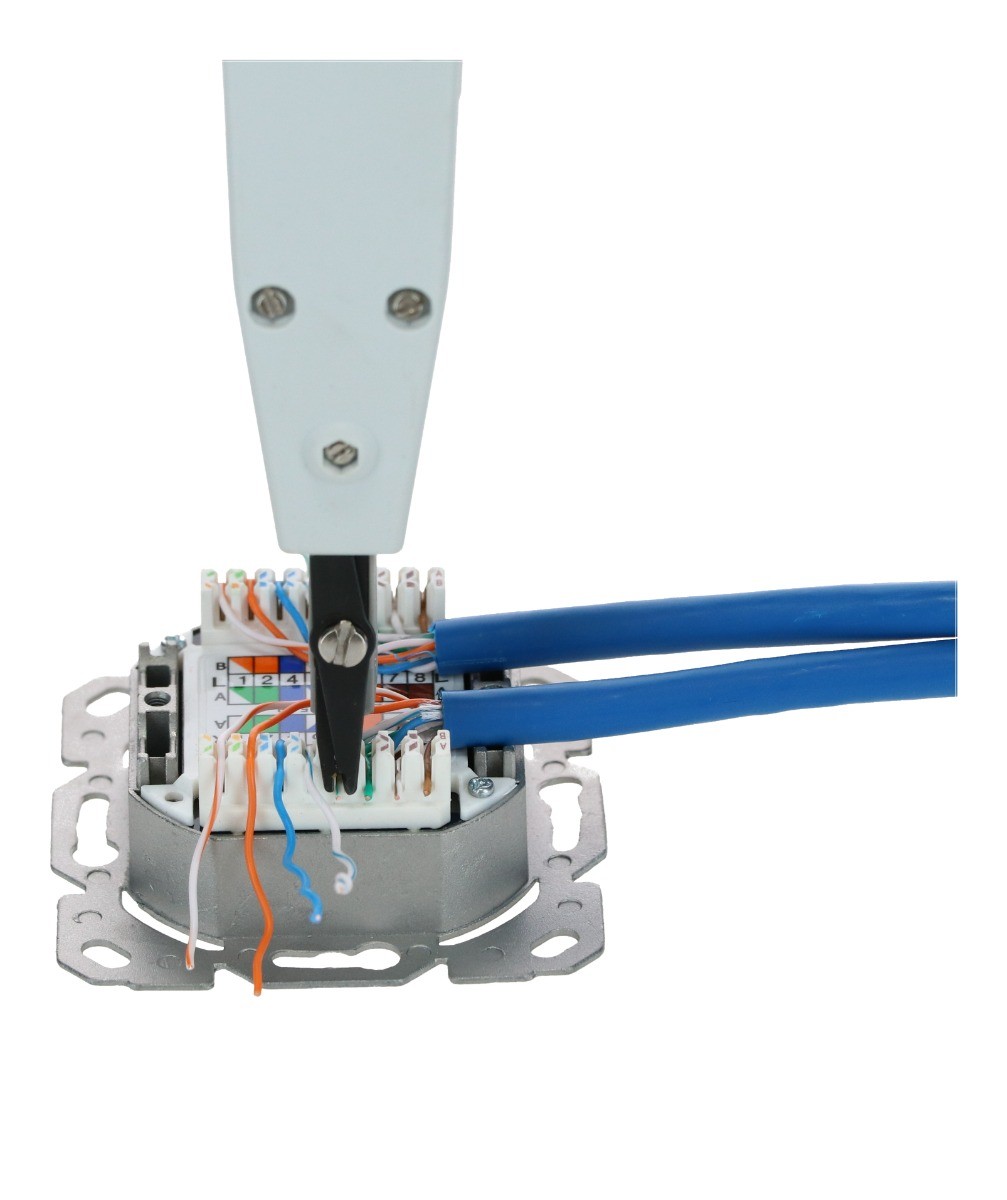

Vaihe 3: Viimeistele pistorasian asennus LSA-työkalulla
Oletko asettanut johdot oikeaan värijärjestykseen LSA-liuskassa? Kiinnitä sitten asennus painamalla johdot alas LSA-työkalulla. Tee tämä huolellisesti ja tarkasti. Asianmukainen kiinnitys varmistaa, että saat vakaan internetyhteyden joka huoneessa myöhemmin. Varmista, että asetat LSA-työkalun pistorasiaan siten, että mustat leikkurit leikkaavat johdot ulkopuolelta.

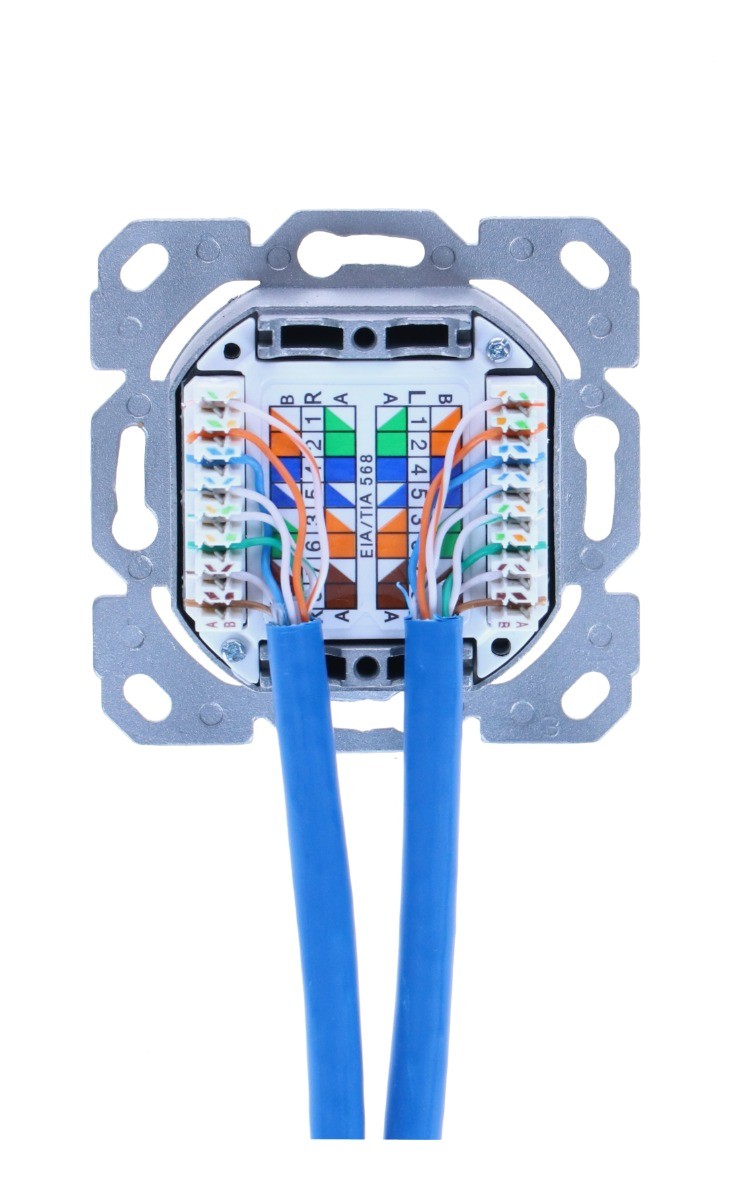

Vaihe 4: Tarkista asennus
Näyttääkö asennus samalta kuin alla olevassa kuvassa? Olet nyt kytkenyt UTP-kaapelin pistorasiaan! Uppo- tai pinta-asennusrasia on nyt käyttövalmis!
Haluatko päättää verkkokaapelin RJ45-liittimellä? Voit lukea vaiheet blogistamme Miten teen UTP-kaapelin?

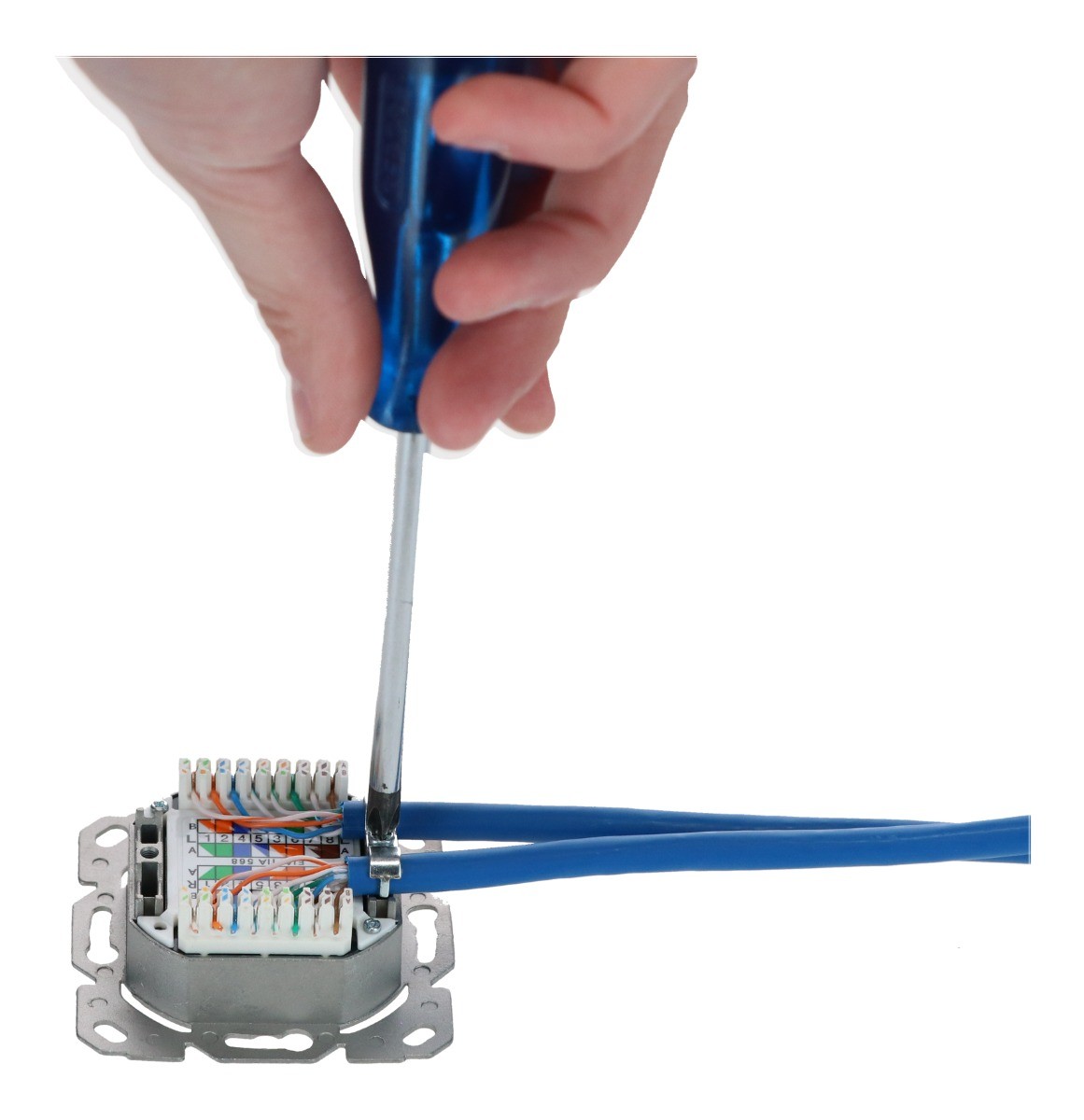

Vaihe 5: aseta kaapelikiinnike
Kiinnitä kaapelit asettamalla mukana toimitettu kaapelikiinnike UTP-kaapeleiden päälle.

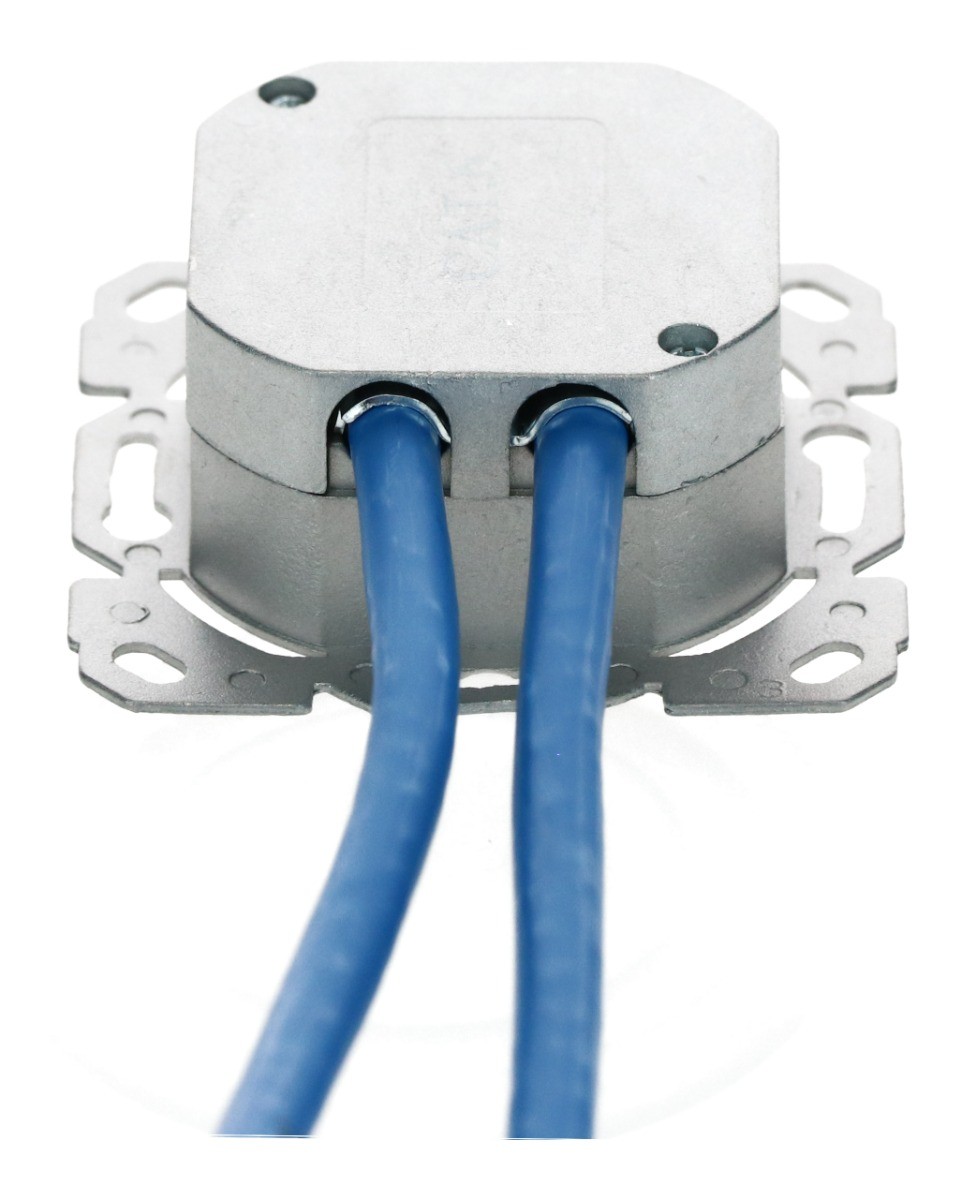

Vaihe 6: Pistorasian kytkennän viimeistely

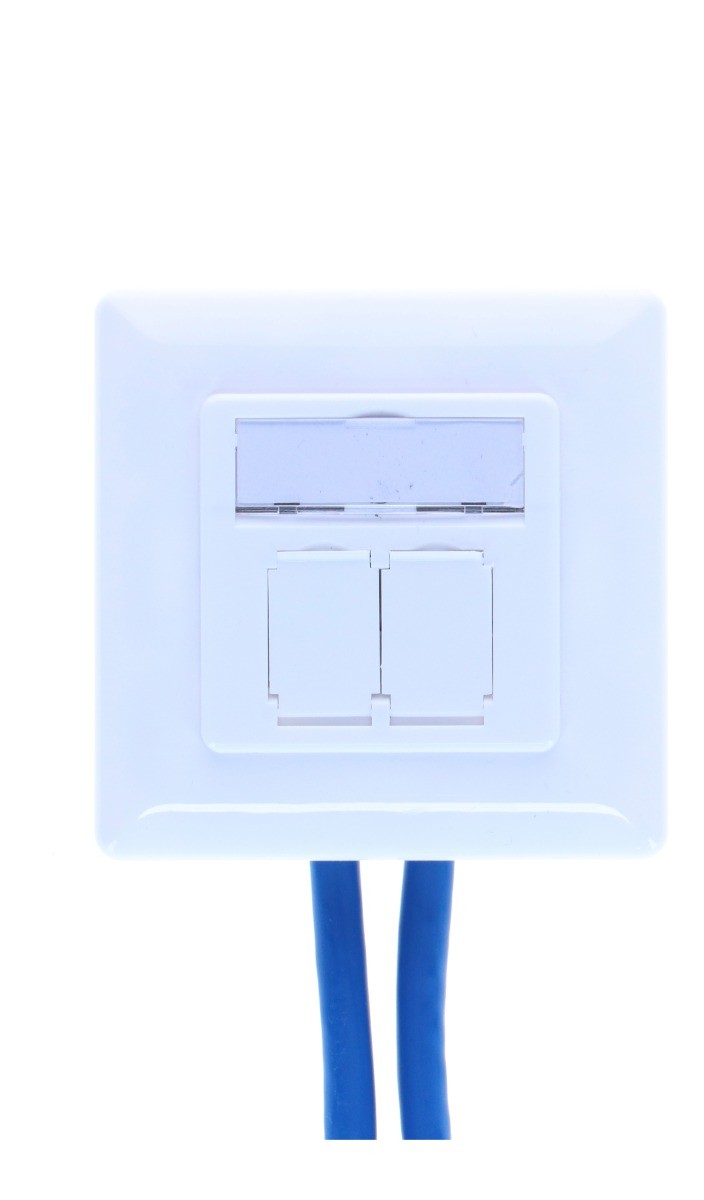

Kun olet kiinnittänyt kaapelikiinnikkeen, aseta pistorasian kansi takaisin paikalleen. Pistorasia on sitten valmis asennettavaksi seinään. Aseta pistorasian etuosa takaisin paikalleen.
