Internet-yhteyttä varten verkkokaapeli on liitettävä liittimeen tai pistorasiaan. Kaapelin sisäpuolella johdoissa on värillinen eristys. Värit osoittavat järjestyksen, jossa johdinparit on kytketty. Mutta mikä on oikea järjestys?
Verkkokaapelin vakioasennus
Verkkokaapeleiden värikoodauksen ensisijainen tarkoitus on välttää sekaannusta ja varmistaa, että verkkokaapeli on kytketty oikein. Tämä on olennaista moitteettomasti toimivan verkon ja optimaalisen dataliikenteen kannalta.
UTP-kaapeloinnissa on kahdeksan johdinta, joista jokaisella on eri väri. Värit ovat aina samat. Tämä helpottaa verkkokaapelin kytkemistä oikein.
Värikoodi A tai B

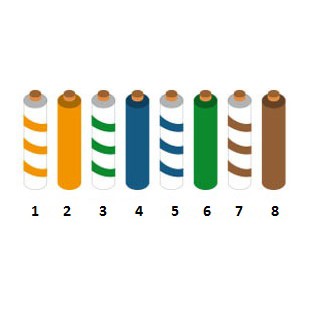

Verkkokaapeleissa on kaksi eri värikoodia. EIA/TIA-568A eli A-standardi ja EIA/TIA-568B, B-standardi. Euroopassa on yleistä käyttää B-standardin (568B) värikoodia. Siksi johdot kytketään RJ45-liittimeen tai seinäpistorasiaan B-standardin värikoodin mukaisesti. Värijärjestys on seuraava:
1. Valko-oranssi
2. Oranssi
3. Valkovihreä
4. Sininen
5. Valko-sininen
6. Vihreä
7. Valko-ruskea
8. Ruskea
RJ45-liittimien värikoodit

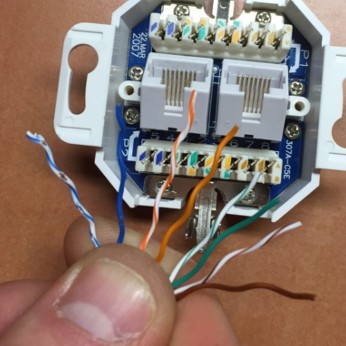

Kun kytket verkkokaapelin pistorasiat sinun on myös noudatettava B-standardin mukaista värijärjestystä. On kuitenkin tärkeää kiinnittää tarkkaa huomiota seinäpistorasiaan merkittyyn numerointijärjestykseen. Valikoimamme uppoasennettavien koteloiden liitäntäjärjestys on 5 – 4 – 1 – 2 – 3 – 6 – 7 – 8.
Kuten näet, alla olevassa kuvassa olevat johdinparit on asennettava eri järjestykseen. Pistorasian kytkentäkaavio määrää siis aina johtojen järjestyksen:
- Valko-sininen (5)
- Sininen (4)
- Valko-oranssi (1)
- Oranssi (2)
- Valkovihreä (3)
- Vihreä (6)
- Valko-ruskea (7)
- Ruskea (8)
Mikä on ristikytkentäkaapelin värijärjestys?
Ristikkäiskaapelissa käytetään toisella puolella B-standardia (568B) ja toisella puolella A-standardia (568A). A-standardin mukainen värijärjestys on seuraava:
- Valkovihreä (3)
- Vihreä (6)
- Valko-oranssi (1)
- Sininen (4)
- Valko-sininen (5)
- Oranssi (2)
- Valko-ruskea (7)
- Ruskea(8)
